OP27G超过4K频率就失真，没道理啊，求大佬看看

2019-07-16 08:01发布

站内问答 / 电路设计
4252 4 1094

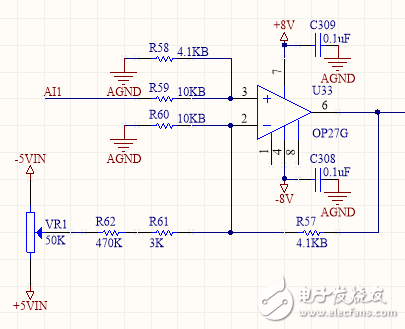

增益带宽积是8MHZ，我这里放大倍数：0.41。  0.41*4K=1.6K啊 ，按理说完全满足的。VR1是用来调零的 可以不用管。
用的时候运放很热40度的样子吧，也不知道为什么
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
Star是个肌肉控
1楼-- · 2019-07-16 08:20
解决了，是被后面的电容滤波了。我取掉后面的0.1uf 和 1uF的电容就好了
Star是个肌肉控
2楼-- · 2019-07-16 10:32
我现在已经开始怀疑是不是买到假的运放了。
Star是个肌肉控
3楼-- · 2019-07-16 13:43
0~5V  10K的正弦信号 会被缩小成斜波信号，幅值倒是没怎么变
天下之霸
4楼-- · 2019-07-16 15:45
