主电路        　　

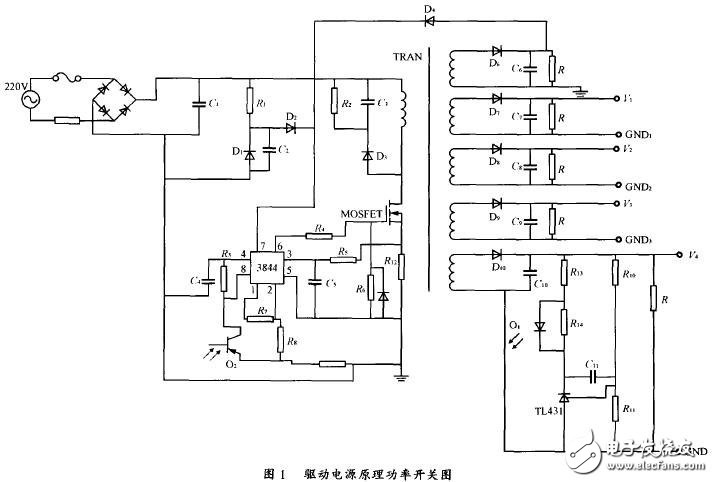

图1是所设计电源的原理图，主电路采用单端反激式变换电路，220 V交流输入电压经桥式整流、电容滤波变为直流后，供给单端反激式变换电路，并通过电阻R1、C2为UC3844提供初始工作电压。为提高电源的开关频率，采用功率MOSFET作为功率开关管，在UC3844的控制下，将能量传递到输出侧。为抑制电压尖峰，在高频变压器原边设置了RCD缓冲电路。
        　　

电流反馈电路设计        　　

UC3844采用的是峰值电流控制模式，脚3是电流比较器同相输入端，接电流取样信号输入，即电流内环，由R3，Rf以及脚3组成。如图2所示，从脚3引入的电流反馈信号与脚1的电压误差信号比较，产生一个PWM（脉宽调制）波，由于电流比较器输入端设置了1V的电流阈值，当电流过大而使电阻R3上的电压超过1 V（即脚3电平大于1V）时，将关断PWM脉冲，反之，则保持此脉冲。由于电阻R3检测出的是峰值电流，因此它可以精确地限制最大输出电流，被检测的峰值电流为imax=1/R3。这里上端采样电阻Rf取为1kΩ），下端电流检测电阻R3，取为0.55Ω。滤波电容取为470pF/1.2V的电解电容。

电压反馈电路设计        　　

采用三端可控基准源TL431反馈误差电压，并将误差电压放大，驱动线性光耦PC817的原边发光二极管，而处在电源高压端的光耦副边三极管得到反馈电压，输入到UC3844的内部误差放大器（脚1和脚2），进而调整开关管的开通、关断时间。TL431的参考端（REF）和阳极（ANODE）间是稳定的2.5V基准电压，它将取样电阻上的电压稳在2.5V。当输出电压增大，经R10，R11分压后得到的取样电压（即R-A间的电压）大于2.5V时，流过TL431的电流增大，其阴极电压下降，光耦原边二极管发光，传递到副边三极管，进而使得开关管的导通时间减少，从而降低输出电压。

这个线路非常经典  楼主可以借鉴成品原理图

电源高压端的光耦副边三极管得到反馈电压
