关于同相放大器的电路的一个问题

2019-07-16 08:08发布

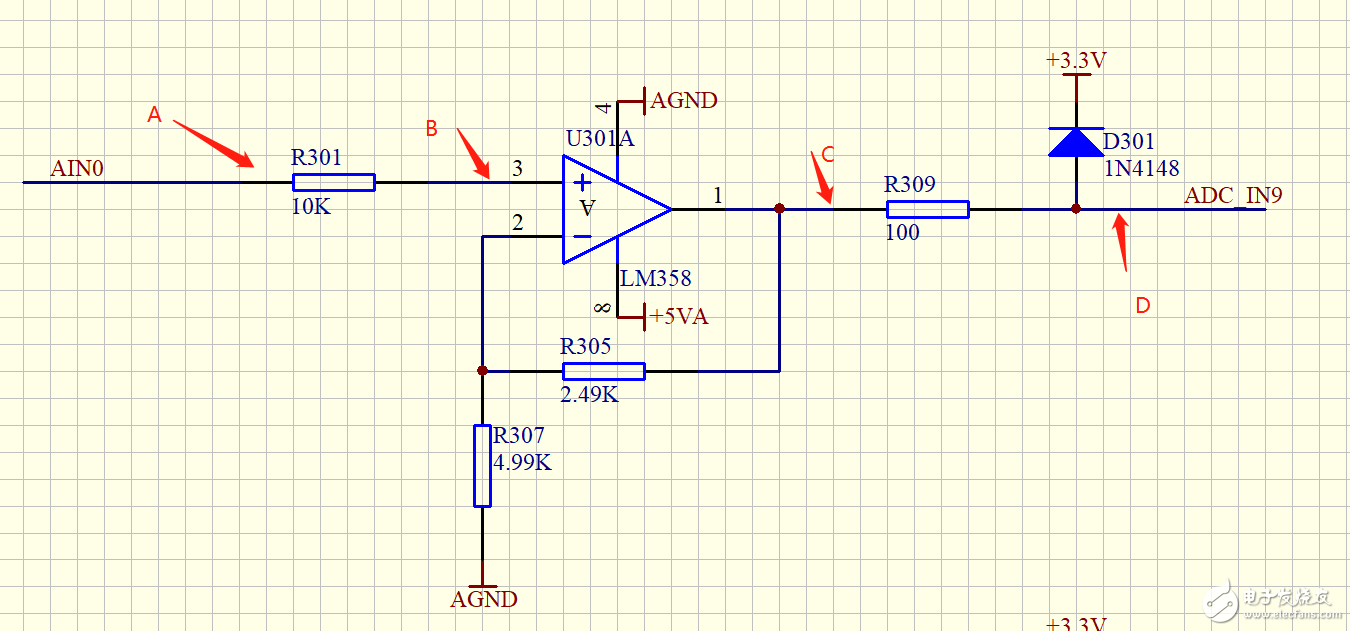

      在A处输入1MA的电流       则C的输出电压=10V*(2.49+4.99)/4.99=14.98998V  >5V即C处实际输出为5V      在经过D处IN4148的过度 我觉得这里的意思是d的电压是不会超过3.3V如此便能实现通过检测电流达到检查一个开关量是否开启       对此我的疑问如下       那么这里A处的1MA需要是一个短时间的电流。不然不就等于直接给3.3V加了一个反向电压。 因为是短时间的电流。也不会对其他3.3V的供电器件造成影响  如果我上面没理解错的话,如果给加了一个长时间的1ma电流在a处,那么将会导致其他器件的不正常工作?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
tigerwang711
1楼-- · 2019-07-16 13:40
放大需要等比放大
xiaxingxing
2楼-- · 2019-07-16 17:11
运放正相端没有接地,运放则变成了负载,即1mA电流全部流入运放了。
Shmilyxjy
3楼-- · 2019-07-16 21:01
问题已经解决了,在令一个贴里  http://www.openedv.com/forum.php?mod=viewthread&tid=289153&extra=
