软开关电路驱动波形振荡很大

2019-07-16 08:09发布

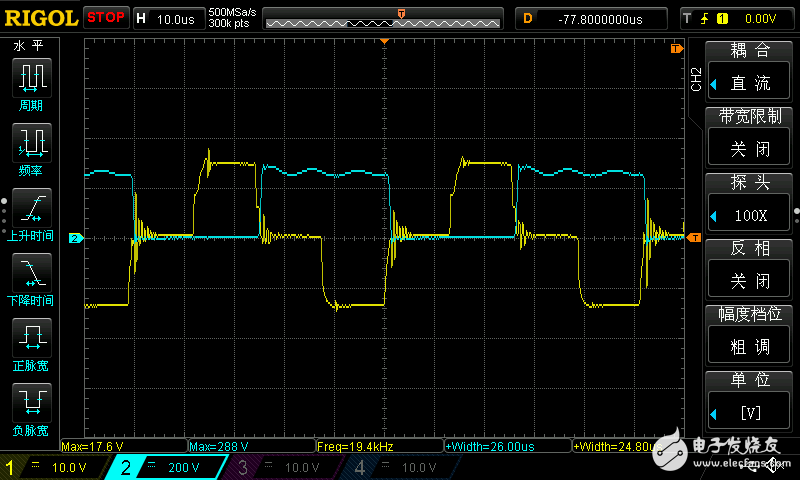

我使用是有限双极性全桥软开关技术,测量的是超前臂两端的GE和CE波形,可以从下图看出能实现超前臂零电压开关,但是驱动波形振荡振荡严重,黄 {MOD}是GE波形,蓝 {MOD}是CE波形。请求大神帮忙分析一下问什么GE波形会有这么大振荡,而且随着负载电流增大振荡越严重,下图是在300A时测得。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
