关于光耦驱动可控硅电路问题

2019-07-16 08:11发布

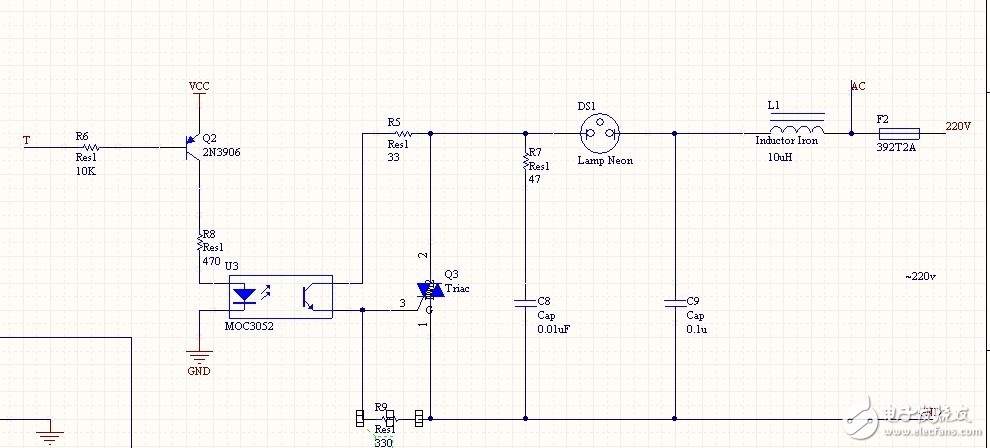

高手指点,以下电路有问题吗?光耦那电流够大驱动可控硅吗?实际测试发现光耦输出脚(可控硅的控制脚)的电压为160mv,可控硅也无法导通,不知道是电路问题还是,请高手分析!

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
14条回答
广州洋钒
1楼-- · 2019-07-16 12:51
R9用大一些。
asgfafa
2楼-- · 2019-07-16 17:36
 精彩回答 2  元偷偷看……
广州洋钒
3楼-- · 2019-07-16 20:28
这个电路没有问题, 对于双向可控硅,
光耦输出脚(可控硅的控制脚)上的电压是个交流电压,不知道楼主是怎么测量到 160mV的。(可能是测量方法的问题)
asgfafa
4楼-- · 2019-07-16 20:29
把可控硅拆了,用示波器测量的。光耦的4脚是高压的交流,但是光耦输出脚就只有160mv了,光耦输入那边电压为1.2V,应该是可以驱动光耦了。
asgfafa
5楼-- · 2019-07-17 00:41
我测了三极管输出是5V电压,正常,经过电阻之后是1.2V,这电压应该是光耦的压降了,也就是经过电阻的电路差不多10ma了,这个电流可以驱动光耦吧,测量光耦输出脚是用示波器的。
asgfafa
6楼-- · 2019-07-17 04:45
问题解决了,光耦烧了,输出端有问题,换了个光耦。还有就是R9换成了10k的电阻。谢谢给位!现在有新的问题了,调光的时候会闪,只要不是全亮的时候都会闪。亮度越低,闪的越厉害。
