这个音量调节电路的工作原理是什么?

2019-07-16 08:11发布

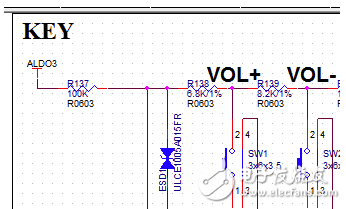

这个开关调节音量的原理是什么呢?电阻都是固定的,按键怎么实现调节的?输出给CPU的信号是PWM吗?这样控制的吗?还是说检测到的电眼,CPU来控制,感觉是纯软件来控制音量?请高手分析下?

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
hjhdf
1楼-- · 2019-07-16 09:08
这就是个简单的线控开关,原理是按不同按键时,MCU_ADC采集到的音量加与音量减电压不一样.实现音量的加减是软件来控制的,MCU控制或发参数给DSP.
河神大人
2楼-- · 2019-07-16 10:38
@hjhdf 明白了,谢谢
uuwyfsdfsf
3楼-- · 2019-07-16 12:33
SAR口ADC,每个按键按下的时候,ADC检测的电压不一样。这个ESD是多余的,因为每个按键都有K级的电阻,另外建议在LRADC0处接100nF电容用于防抖以及滤出干扰
rstech_rd
4楼-- · 2019-07-16 14:08
这个只是一个ad开关的电路,音量控制还需要靠软件实现
李春明
5楼-- · 2019-07-16 19:18
 精彩回答 2  元偷偷看……
2050176606
6楼-- · 2019-07-16 20:22
顶。。。。。。。。。。。。。。。。。。。。。。。。
