求教如何计算低通滤波器频率？

2019-07-16 08:14发布

站内问答 / 电路设计

14020 9

如图，J11-5接加速度传感器，AIN接AD芯片AD7888，共有6路信号，麻烦大侠分析一下这个单元电路主要起什么作用？是低通滤波器吗？最好能详细的加以分析，给出频率的计算公式，谢谢。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2019-07-16 09:29

既然你用的是如此强大的OrCAD/SPB，就应该知道这个软件仿真
新建一个项目，选“Analog/Mixed A/D”然后把你的图重新画一遍，注意用PSPICE子目录下面的库文件，如图所示。

2楼-- · 2019-07-16 09:35

图做好以后，点工具条上“Run PSpice”
进入PSpice以后，点击工具条上的“simulation settings”。设置好扫频模式，并设置起始终止频率和滚降率。

3楼-- · 2019-07-16 14:07

然后点击“Run”！完美的结果就出来了。

4楼-- · 2019-07-16 14:28

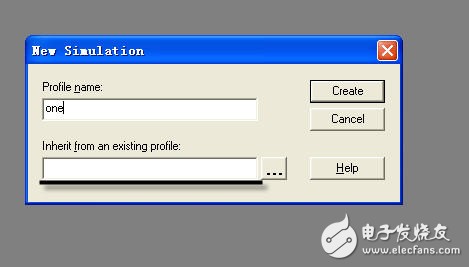

横线上面里选什么，怎么建立项目呢？半天都没成功

5楼-- · 2019-07-16 20:05

精彩回答 2 元偷偷看……

6楼-- · 2019-07-17 00:56

谢谢，我明白了
