如何防止电池过度放电

2019-07-16 08:14发布

内置可充电电池的系统,必须在电池深度放电之前断开负载,否则,将可能损伤甚至损坏电池。请问有什么好的电路设计可以做到防止电池过度放电?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
felixbury
1楼-- · 2019-07-16 14:13
可再充电电池在达到完全放电点时应当撤去负载,以避免进一步(过度)放电。这种放电会缩短电池的寿命甚至毁坏电池。由于撤去电池的负载时,其端电压会恢复,所以你不 能简单地在端电压降至规定的门限值以下时断开负载,然后在电压回升至该门限值以上时重新接上负载。这样的动作可能在断开开关中产生振荡。
felixbury
2楼-- · 2019-07-16 17:11
已放电电池的电压几乎可回到充满电电池的电平,所以滞后也不能补偿恢复效应。所需的电路应当把负载从电池断开并使负载与电池保持断开直至外部信号(例如来自电池充电器或按钮开关的信号)指示电池已充电或被更换为止。
tutu304725938
3楼-- · 2019-07-16 21:40

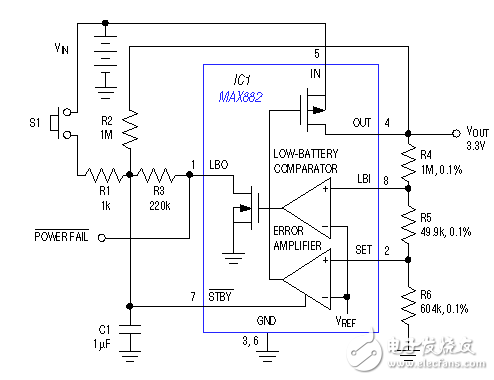

下图电路可以利用低压差线性稳压器中的低电池比较器。在此电路中,低电池比较器和误差放大器共用内部基准以及外部电阻分压器。采用图上所示的电阻值,当输出降至其标称值以下八个百分点时,低电池输出(LBO)变为低电平并把电池与负载二者断开。然后电池与负载保持断开直至用S1发出命令为止。
tutu304725938
4楼-- · 2019-07-17 00:33
 精彩回答 2  元偷偷看……
kpj3026
5楼-- · 2019-07-17 00:48
上面的电路也提供一个POWER FAIL信号(LBO,引脚1),它在输出断开前50ms变为低电平(图2)。此信号可以向控制微处理器提供事务管理和关断功能所需的时间。当LBO变为低电平时,C1通过R3放电直至STBY输入达到其门限值(1.15V)为止。然后IC进入待机模式并断开电池。IC1是一个能提供150mA电流(压差为350mV)的线性稳压器。其待机电流为10µA,可接受高达11.5V的输入电压。
kpj3026
6楼-- · 2019-07-17 04:01
这些波形说明了和楼上电路中的时序关系
