请教击穿电压与line to shape spacing的关系?
2019-07-16 08:20
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
9722
11
1501

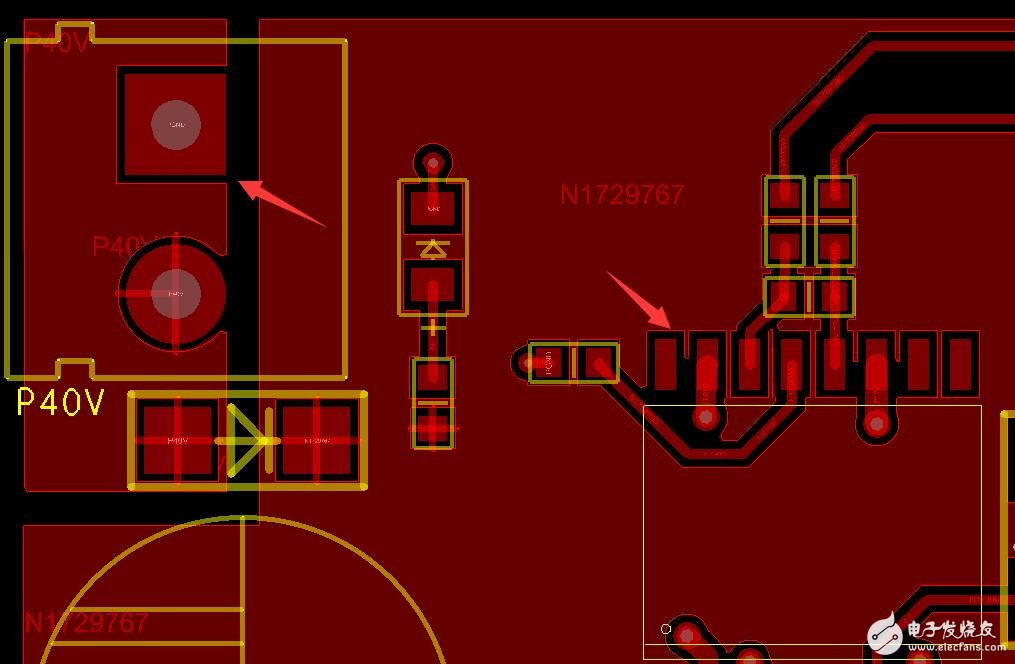

请教击穿电压与line to shape spacing的关系?板材为普通FR4板材,击穿位置位于表层覆铜区域。如下图:
基本断定由于所用新星
电源
产生较高的电压,击穿
电路
板,并造成95%以上相关负载(包括此块电路板)全部烧毁,损失惨重
我想根据间距10mil,估算一下最小击穿电压,1000V or 500V?
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
bobnice
1楼-- · 2019-07-16 13:05
看这个
加载中...
我在线中
2楼-- · 2019-07-16 16:25
多谢!就是说10mil约0.2mm,所以可能开关电源直接输出>~220V了....
加载中...
gdfffa
3楼-- · 2019-07-16 19:14
我也感觉你这个是电路设计缺陷所致,非间距问题
加载中...
kdsnvjsnjk
4楼-- · 2019-07-16 21:21
你这个很像是大电流短路引起的 不觉得是间距的问题 个人经验
加载中...
Shype
5楼-- · 2019-07-16 22:05
精彩回答 2 元偷偷看……
加载中...
shsfsdfsg
6楼-- · 2019-07-17 01:23
我也觉得是电路设计问题:没有接口保护措施
加载中...
