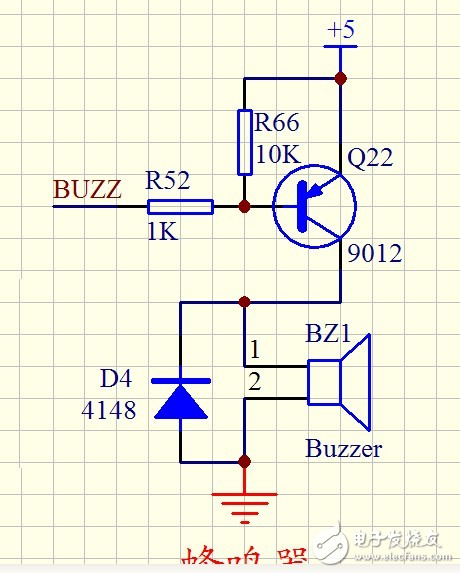

请教如何分析这个蜂呜器电路？

2019-07-16 08:22发布

站内问答 / 电路设计
16630 12 1096
这个R66在电路中起了什么作用，感觉如果导通了电蜂鸣器的电流会很大吧。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
天地直方
1楼-- · 2019-07-16 11:02
防止三极管饱和。
Lucia_nie
2楼-- · 2019-07-16 13:07
 精彩回答 2  元偷偷看……
kpj3026
3楼-- · 2019-07-16 18:36
这是基极的上拉电阻，当基极连接的MCU电平不定的时候给基极提供高电平，从而使蜂鸣器不响。
否则当IO口被意外设置成输入或三态时基极电平不确定，有可能造成蜂鸣器误响
mede1001
4楼-- · 2019-07-16 20:59
当MCU的IO是开漏输出， R66起到上拉作用
dfgsdf
5楼-- · 2019-07-17 02:01
小弟在此
大胆问一下单三极管饱和后有什么现象？？？
zyh34997
6楼-- · 2019-07-17 03:29
没看出R66有什么作用
如果是模电里的基本放大电路 采用电阻分压来提供偏置 具有稳定工作点的作用 但是在这里 仅仅是做一个开关关用
另二极管是用来续流的
