请教充电指示电路的电阻如何取值？

2019-07-16 08:26发布

站内问答 / 电路设计
5732 19 1617
请教一下, USB=5V供电给充电电池充电, 需要使指示灯在电池充到4.1V时灭灯, 以下电路是否可以, 可以的话其中的R1和R2电阻分别应该取值多少, 怎样计算?另外, 是否有其它更为简单的指示电路可以实现该功能.
谢谢.

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
ggfx
1楼-- · 2019-07-16 12:19
看9015资料 首先确定LED灯的电流 看管子放大系数HEF IC≈IE IC=HEF*IB IB确定了 R1，R2应该可以计算了
adcmvp
2楼-- · 2019-07-16 13:00
R1 1~2K R2 8~10K 选择 具体自己试验看效果
butterflydw
3楼-- · 2019-07-16 15:43
由于三极管的发射结电压灵敏, 而温度系数又比较大. 这个电路的可靠性不值得信任
新星之火12138
4楼-- · 2019-07-16 18:53
楼上的正确，我也不认为这个电路很好，而且充电还是个二极管，二极管的压降是0.7Ｖ。也就是说你这个Ｒ1,Ｒ2怎么取值，都很难确定。
皮皮鲁鲁鲁皮
5楼-- · 2019-07-16 19:01
 精彩回答 2  元偷偷看……
iettke
6楼-- · 2019-07-16 23:11

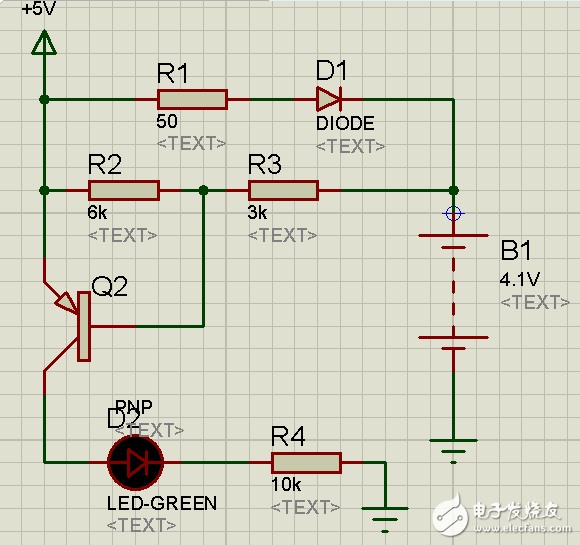

7.png 楼主试一下这个电路，假设PNP三极管，PN管压降为0.6，R1,R2阻值如图
1 2 3 4 下一页
