请问光耦电路输入端并联电阻有什么作用?
2019-07-16 08:27
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
5262
19
1469

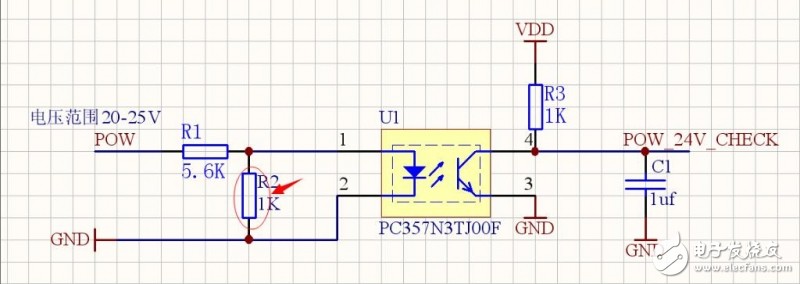

请教下,光耦输入端并联电阻(下图中R2)的作用是什么,如何分析?
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
hgimtk
1楼-- · 2019-07-16 09:37
我觉得是分压作用。你的power为20~25V,R2上的电压为 3.0~3.78,就是加载到光耦二极管上的电压,这保证不损坏二极管。
加载中...
fgdfdzdg
2楼-- · 2019-07-16 14:14
精彩回答 2 元偷偷看……
加载中...
leopard530
3楼-- · 2019-07-16 16:11
这不就一个简单的分压电路吗?交流输入端反向保护一般采用二极管
加载中...
乔伊斯e
4楼-- · 2019-07-16 22:07
主要不是用于分压作用。是为了快速关断。利用这个电阻放掉二极管结电容。提高光耦的关断的速度。
加载中...
gXDhn
5楼-- · 2019-07-17 01:17
实际测量,U1光耦输入端两端电压为1.137V保持不变。
加载中...
gXDhn
6楼-- · 2019-07-17 04:07
我试验了,在不同的电压下,U1的正向压降都是1.137V(光耦导通的情况下,不同光耦该电压值都不一样),所以流过R1的电流=流过R2的电流+流过U1的电流。随着流过R1的电流增大,而流过R2的电流不变(因为U1的正向压降基本不改变),则增加都电流都加到U1上(U1最大允许通过50mA)。
我觉得作用有:
1.抬高U1光耦导通的电流阀值,可以防止U1的误导通。
2.当POW没有电压输入时,R2作用为下拉电阻。可以提高U1的抗干扰性。
3.保护光耦,相当于并联续流二极管的作用。
(个人意见,如有错误请见谅)
加载中...
