请问图中两种光耦控制电路的区别？

2019-07-16 08:29发布

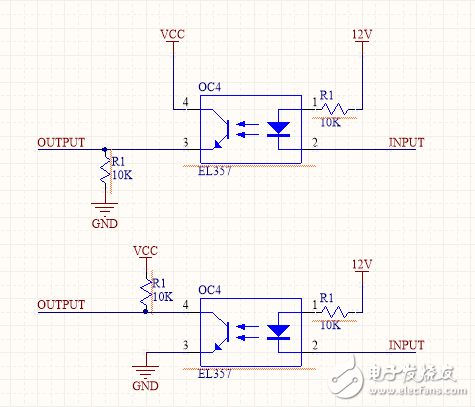

以下是两种光耦的控制电路，我一开始用的是上面一种，但我们总说上面的不行要用下面一种，请问这是什么原因？OUTPUT是连接的MCU端口。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

19条回答

1楼-- · 2019-07-16 11:00

是你们总需求不一样而已：
第一张图输入与输出反向
第二张图输入与输出同向

2楼-- · 2019-07-16 16:47

精彩回答 2 元偷偷看……

3楼-- · 2019-07-16 22:22

这个我也是这么想的，但我们总说上面一种不行，不知道为何

4楼-- · 2019-07-17 02:14

第一种处在关断状态，不一定完全是低电平，我遇到过。

5楼-- · 2019-07-17 03:50

只是默认输出电平的不同，都可以使用，不会有任何问题。

6楼-- · 2019-07-17 05:17

编程时考虑到作为输入端和其它输入端统一判断常态时，是高低电平还是低电平时方便些，工作都没有问题。
