为什么图中电路npn控制PMOS管不能完全关断

2019-07-16 08:30发布

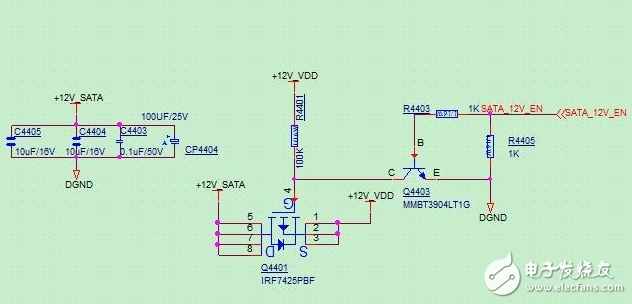

如图:
在三级管导通时,pmos管可以正常打开,+12V_SATA处量到12V电压;
在三极管截止时,pmos管不能正常关断,+12V_SATA处量到5V左右电压;
大神指点

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
PCB11102546
1楼-- · 2019-07-16 13:57
+12V_SATA空载?带一个1K电阻在量一量
PCB11102546
2楼-- · 2019-07-16 19:13
量一量关键点电压,mos G电压
fhbding
3楼-- · 2019-07-17 00:02
C4403并联个100k电阻,再看看还有5V电压?
hgimtk
4楼-- · 2019-07-17 02:56
 精彩回答 2  元偷偷看……
我在线中
5楼-- · 2019-07-17 08:07
G极电压测量了是12V
hgimtk
6楼-- · 2019-07-17 14:02
这个三极管有0.1UA的漏电流,100k电阻偏大了,导致G级电压应该略微小于12v了,换成小一点的电阻试试
