电源电路产生干扰，输出波形有杂波如何解决？

2019-07-16 08:32发布

站内问答 / 电路设计
4498 12 1266
大家好，请教大家一个电路方面的问题，我用稳压芯片7809将12V的输入电源稳出来一个9V的电压来驱动混连的LED，（原来的输入12V也驱动一组混连的LED）。我惊奇的发现：当我用100k赫兹的PWM波调制9V的LED组2时，12V的输出端会出现大量的杂波，以至于12V驱动的led组1会闪烁。但是如果led组2不进行调制（既占空比为0或100%）。led组1不管怎么调制都不会闪烁，求大神指导，如何驱除杂波？使这两组LED灯都能同时正常工作

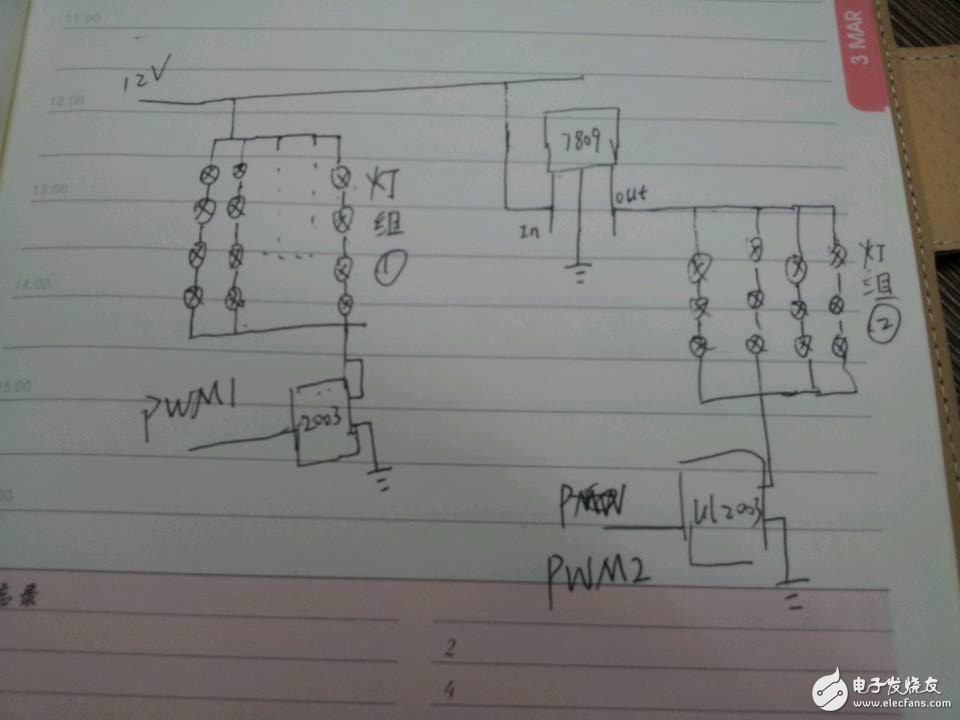

      电路简图如下：

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
tigerwang711
1楼-- · 2019-07-16 11:30
 精彩回答 2  元偷偷看……
riverdj
2楼-- · 2019-07-16 17:11
连个电容都没有
天地直方
3楼-- · 2019-07-16 17:46
7809前后和12输入加几个大电容试试
大洼球王
4楼-- · 2019-07-16 21:45
你好，好像不是啊，当led组2完全导通时（pwm波占空比其100%），led组1不管怎么调，都不会闪烁的，这样看来电流应该够了吧。
大洼球王
5楼-- · 2019-07-16 22:18
你好，我7809输入输出端是有电容的，之前我也换过几次电容，可惜还是闪烁啊，感觉只要9V端一调制，led组1就开始闪
richips
6楼-- · 2019-07-17 02:07
不知道说的对不，100k的频度会好像人眼已经看不到灯在闪了，试试降底频率，期待你的最后结果，拿出来晒一下啊，还有为什么要转9v加大点电限一下LED组2的电流应该也是可以的啊
