地线上的这个100uH电感的作用是什么
2019-07-16 08:33
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
4198
9
1708

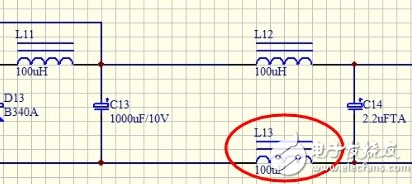

如图,画红圈部分的L13电感,麻烦帮忙分析一下这个电感的作用是什么?
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
wuli北
1楼-- · 2019-07-16 11:54
L13是用作隔离地用的,把电源地和信号地隔离;L13为100uH,作为共模电感感值小,共模电感感值大部分都是mH;上面的L12和后面的C14构成了开关电源的二级LC滤波
加载中...
nhonglan
2楼-- · 2019-07-16 16:49
跟上面那个电感一起,用作共模电感用。
你这个应该是汽车里面用的,是吧?
加载中...
风来吴山
3楼-- · 2019-07-16 22:37
这是两个独立的电感不是共模电感
加载中...
nhonglan
4楼-- · 2019-07-16 22:50
我知道这两个是独立的电感,但是在电源和GND都接是当作共模电感用,但是实际的效果比共模电感差。
加载中...
风来吴山
5楼-- · 2019-07-16 23:02
精彩回答 2 元偷偷看……
加载中...
nhonglan
6楼-- · 2019-07-17 00:20
那按照你的意思,后面有共模电感了,所以这两个电感不是用来做“共模电感效果的”?
