这个使能电路的正负偏置电压是怎么算出来的?
2019-07-16 08:33
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
6832
9
1749

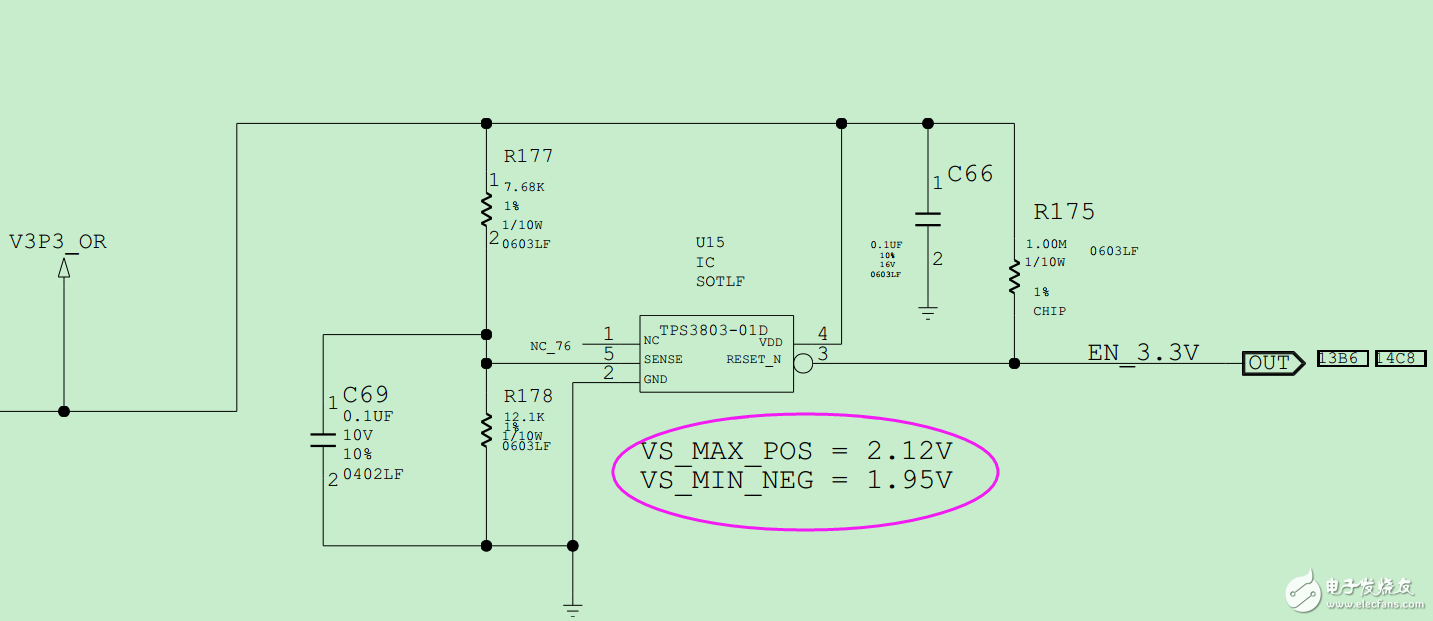

如图,这个3.3V的使能
电路
VS_MAX_POS = 2.12V
VS_MIN_NEG = 1.95V是怎么算出来的?
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
iettke
1楼-- · 2019-07-16 13:51
我怎么感觉他算错了? 应该是MAX=1.244*(12.1+7.68)/12.1 MIN=1.208*(12.1+7.68)/12.1
加载中...
DengQilong
2楼-- · 2019-07-16 19:17
上电复位阈值和掉电复位阈值知道了就可以分压算
加载中...
723662364d
3楼-- · 2019-07-16 22:17
精彩回答 2 元偷偷看……
加载中...
juju宇哥
4楼-- · 2019-07-17 03:02
@723662364d
可是按你这样算出来值不对啊 VMAX=2.06453128 VMIN=1.974547795
加载中...
723662364d
5楼-- · 2019-07-17 07:37
计算方式就是这样,你上面显示的也不一定是正确嘛。
加载中...
juju宇哥
6楼-- · 2019-07-17 12:43
@723662364d 那么理论上公式是这么算的,是吗
加载中...
