可以判断，不过U1A与U2B的CLR端电平在S1未按下前不能确定，建议在CLR端接100K电阻到地。在S1未按下前，U1A与U2B处于清零状态，无论1CLK为高电平还是低电平，1Q=0，~2Q=1，在S1按下后，在1CLK=1时，因~2Q=1D=1，则1Q=1，随之2CLK=1，因2D=1，则~2Q=0，随之1D=0，这样在1CLK再次为高电平时，1Q始终为0，直到S1松开。 最佳答案

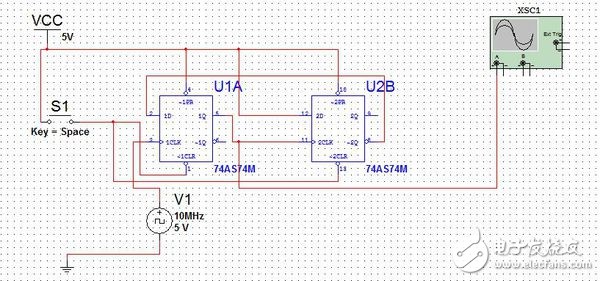

如图所示，图中第一个触发器D接第二个触发器的非Q端，这个时序图，整不明白啊，我的看法是：当第一个时钟信号高电平来的时候，第一个触发器的输出状态Q是不能判断的啊，因为D接在第二个触发器的非Q端。求大佬指点一下 这个图，是如何工作的？
