设计了一个模拟电感器电路,请大家帮忙看一下有问题吗?

2019-07-16 08:41发布

这几天无聊,重温一下电路原理,设计了一个模拟电感器的电路,分享给大家。若发现电路有问题,请各位指正。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
hjhdf
1楼-- · 2019-07-16 12:11
既然是模拟电感器,应该画出RLC电路,说明你的有源电感(模拟电感)的电路,最好分解开讲,和低通混在一起讲,没法看清。
这个栏目是电路欣赏,如果看不清你的模拟电感电路,怎么欣赏?

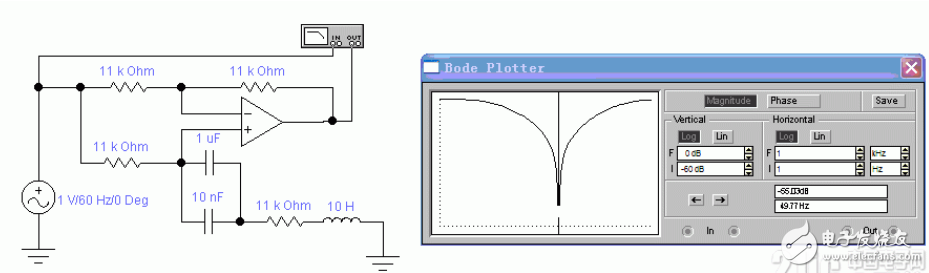

上图是一个包含LC串联的有源桥式50HZ陷波器,电感需要10H,这么大的电感难以制作。
下图,是用模拟电感替代真是电感的电路。
hjhdf
2楼-- · 2019-07-16 15:09
图2中的运放,1k,10k电阻和1uf电容,构成了的图1中的10H电感和11k电阻。
图2中的运放,1k,10k电阻和1uf电容是模拟电感
sfafa
3楼-- · 2019-07-16 18:48
 精彩回答 2  元偷偷看……
Shype
4楼-- · 2019-07-16 20:28
运放太多了,若能用2~4个运放实现就更好了,
dsgdadsad
5楼-- · 2019-07-17 01:37
回转电路?
Shype
6楼-- · 2019-07-17 06:46

不是回转电路,

回转电路的结构,我现在只能实现浮动负电感,有大神能用回转实现浮动正电感吗?
