音量调节的电路是如何控制实现调节的?

2019-07-16 08:46发布

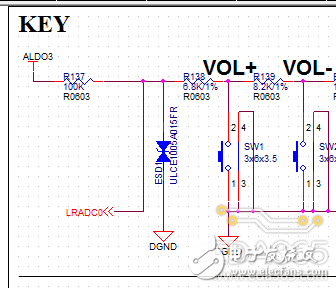

这个开关调节音量的原理是什么呢?电阻都是固定的,按键怎么实现调节的?输出给CPU的信号是PWM吗?这样控制的吗?还是说检测到的电眼,CPU来控制,感觉是纯软件来控制音量?请高手分析下?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
gdfffa
1楼-- · 2019-07-16 13:12
这就是个简单的线控开关,原理是按不同按键时,MCU_ADC采集到的音量加与音量减电压不一样.实现音量的加减是软件来控制的,MCU控制或发参数给DSP.
Winnie62
2楼-- · 2019-07-16 16:43
明白了,谢谢
罕井雅直
3楼-- · 2019-07-16 22:10
SAR口ADC,每个按键按下的时候,ADC检测的电压不一样。这个ESD是多余的,因为每个按键都有K级的电阻,另外建议在LRADC0处接100nF电容用于防抖以及滤出干扰
青上也
4楼-- · 2019-07-17 00:39
 精彩回答 2  元偷偷看……
Winnie62
5楼-- · 2019-07-17 01:01
谢谢,我会根据您的建议优化
李春明
6楼-- · 2019-07-17 04:22
学习一下
