关于电热水器EFT脉冲群测试11

2019-07-16 08:48发布

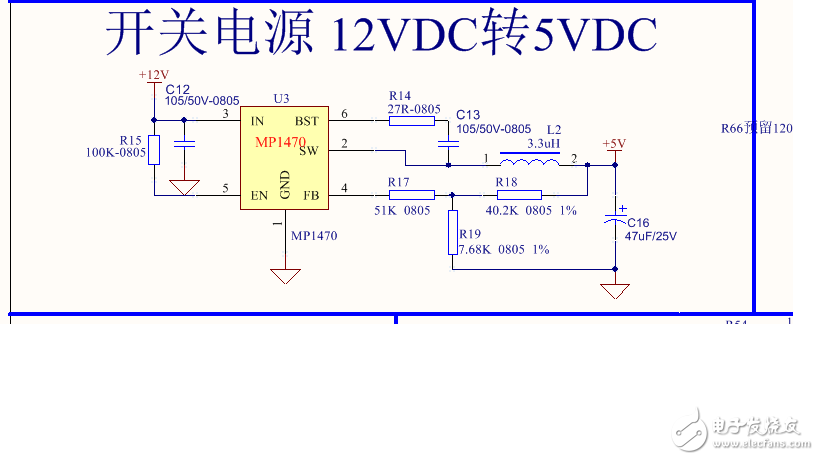

显示板是TFT液晶屏,电源板是220V输入的开关电源输出12V,前级输入有热敏电阻、104的X2电容、30mh的共模电感,然后再用DC转DC转出5V,5V供电给显示板,现在把板安装在电热水器整机后,打EFT脉冲群2.5KV都没事,但是过不了3KV和4KV,特别是打到单独PE端(地线),就显示板直接复位。我的电路板没有接地的,只有电热水器外壳接了地。我的EFT顺序是 L-N-PE-L,N-L,PE-N,PE-L,PE,N。感觉是不是干扰从外壳通过空间直接耦合影响显示板。前提不能改显示板,因为显示板是做开的。跪求大神帮忙分析,如何解决?已经附上PCB图<p<p>


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
李春明
1楼-- · 2019-07-16 11:40
C37 38的耐压值楼主选的是否过小
PCB11102546
2楼-- · 2019-07-16 13:59
两层板尽量在防止器件层走线,另一层作为完整地平面。FET还静电共模干扰完整地平面很重要。其次液晶板就用一个线束连接是不是接地太简单了,从液晶板地飞跟粗线直接到电源次级y电容连接点
PCB11102546
3楼-- · 2019-07-16 16:18
 精彩回答 2  元偷偷看……
PCB11102546
4楼-- · 2019-07-16 20:13
电源次级为啥要分割地,直接连一块不可以吗
