为什么我的全桥变压器波形是这样？

2019-07-16 08:49发布

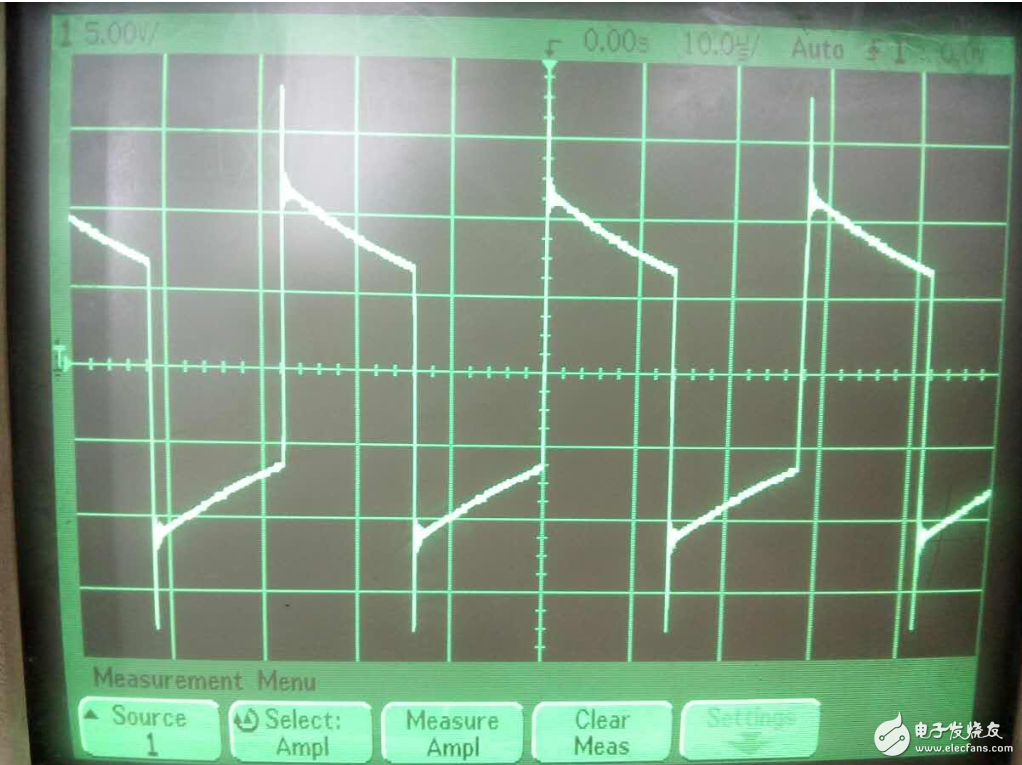

如图，我设计的是36KHz，原边给方波，次级的波形如下，不知道什么问题？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

10条回答

1楼-- · 2019-07-16 10:02

精彩回答 2 元偷偷看……

2楼-- · 2019-07-16 12:46

还没加，只是测变压器

3楼-- · 2019-07-16 14:29

那不可能，你变压器副边接的什么？怎么测得

4楼-- · 2019-07-16 19:54

没有整流，原边通过信号发生器给变压器20V，36KHz，的方波，次级直接接示波器。这种测试方法有问题吗？

5楼-- · 2019-07-17 01:45

1、可以同等条件下，看看原边波形；不会是用调压器整流的吧，调压器这么低电压带载带不动
2、可以空载看看副边波形；空载应该是方波

6楼-- · 2019-07-17 04:21
