交流输入电压检测电路的问题

2019-07-16 08:49发布

站内问答 / 电路设计

2539 10

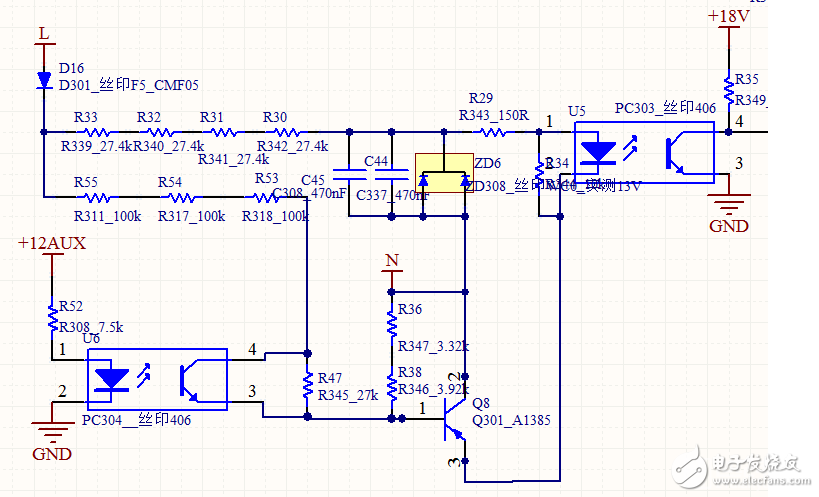

这是样机电源的交流输入电压检测，请帮忙分析

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

10条回答

1楼-- · 2019-07-16 13:37

R34值多少？

星星公交站

2楼-- · 2019-07-16 14:11

精彩回答 2 元偷偷看……

3楼-- · 2019-07-16 14:40

R30~33提供电源，R29提供限流驱动U5的LED。正半周；R53/54/55提供反偏；Q8截止，负半周R36/38提供基极回路，U5的LED被点亮，U5输出的4脚导通到地。

4楼-- · 2019-07-16 19:20

这么多元件，看着就头大

5楼-- · 2019-07-16 19:51

先分析你的系统接地吧，你的N与GND什么关系？LN插反了呢？

6楼-- · 2019-07-17 01:12

有一个D16挡在那里，只有L端正半周这个电路能够工作，不知道U5光耦是什么型号，是否当做线性光耦使用？
