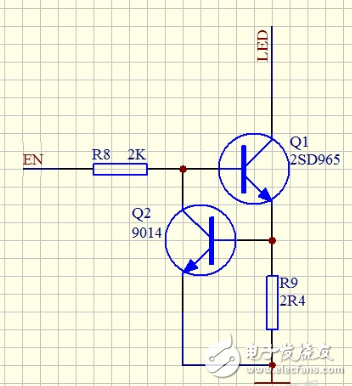

这两个三极管的电路原理

2019-07-16 08:53发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2019-07-16 09:13

相当于一个限流负载，电流增大后R9上的压降达到Q2 Vbe
的导通电压，使Q2导通，然后Q1的Ibe减小，使Q1Ice减小

2楼-- · 2019-07-16 12:15

@小野七七不好意思，没太懂，麻烦讲一下R9阻值的选定与输出电流的联系、输入10.5V电压跟输出LED的电压的联系

3楼-- · 2019-07-16 15:40

精彩回答 2 元偷偷看……

4楼-- · 2019-07-16 20:47

@xiongcanfei 非常感谢！还有问题就是：此电路输出电流为240mA是如何计算出的？
还有就是我测试过程中发现：如果输出LED电压大于输入的10.5V时，此电路就不能实现恒流了，请问为什么？

5楼-- · 2019-07-17 02:11

Q2的BE0.7V，那么等效到R9电阻上需要流过291MA的电流，Q2就导通了。Q2的导通使Q1关断，实现限流的作用！

6楼-- · 2019-07-17 06:52

这要看Q2导通电压。如果是0.7V，限流是240MA，则R9电阻为 0.7/0.24 ，因为当Q2 B电压达到0.7V时候，Q2导通，Q1 B 就被拉低到0V，Q1截止。这就是限流的意思
