请问该高压正弦波放大电路输出幅度能达到峰峰值150V的要求吗？

2019-07-16 08:54发布

站内问答 / 电路设计
4294 12 932

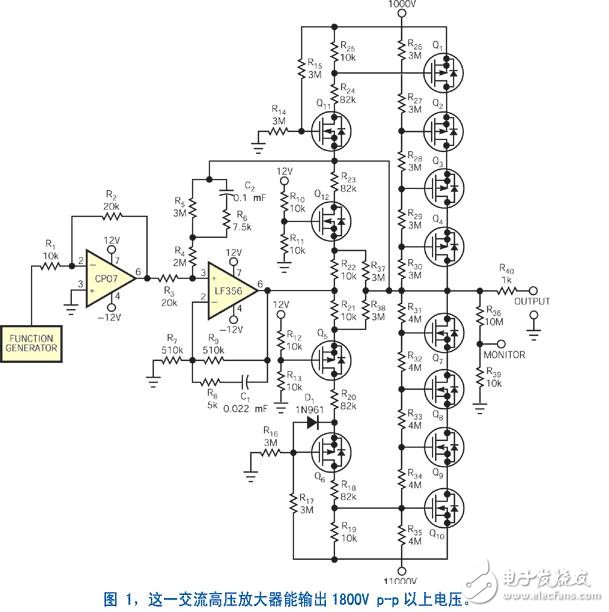

此图是高压正弦波放大电路，这个图能自己产生正弦波，输出幅度能达到峰峰值150V的要求吗？对电路不是很了解，望高手分析，谢谢！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
drakannie
1楼-- · 2019-07-16 12:28
此电路不能自己产生正弦波，图中 FUNCTION  GENERATOR 是“函数发生器”。
这是MOS管早期耐压不高时的电路。现在耐压1000V以上的管子很多，何必用这么麻烦的电路。
峰峰值150V，你的计算机电源里面的管子已经足够。
yfdsfqdqd
2楼-- · 2019-07-16 16:27
 精彩回答 2  元偷偷看……
drakannie
3楼-- · 2019-07-16 21:48
你不必选耐压1000V的管子。要输出峰峰值150V正弦波即峰值75V，电源用到+/-90V足够了，可以选耐压250V或300V的管子。
用两个管子不行，需要四个高耐压管。其中两个电流较小，作为前级电压放大用，两个电流较大，是末级功率输出。
图中R4 R5 R6 C2接法有误，与R23上端不能联接。图中接法，把Q12短路掉了。
yfdsfqdqd
4楼-- · 2019-07-17 00:31
后期可能电压要提高，峰峰值可能要到1000V左右吧。那函数信号发生器产生的信号中间还要通过运放放大吗？直接驱动MOS管电压放大在进行功率输出吗？
drakannie
5楼-- · 2019-07-17 05:00
这种放大器的线性是靠深负反馈实现的，不用运放，无法实现深度负反馈。
当然，第一级运放可以省掉。
yfdsfqdqd
6楼-- · 2019-07-17 09:01
那为什么R4 R5 R6 C2反馈连的是运放的正端
