运算放大器正弦信号都是正电压，为何还必须使用双电源供电？

2019-07-16 08:56发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-16 12:33

这都不明白？运放是不是轨至轨无所谓，单电源时候，想要输出最大幅度交流信号，你必须用1/2 Vcc作为输入零点。你只是简单将运放变成单电源供电，而没有修改输入参考直流电平，怎么能让运放正常工作呢？

2楼-- · 2019-07-16 12:50

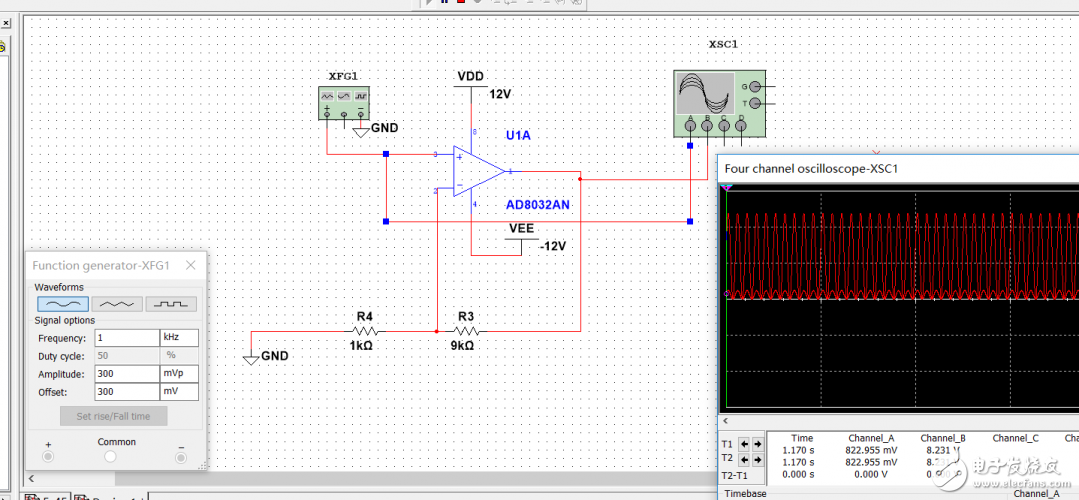

实际使用的运放型号为OPA2228，仿真却使用AD8032模型。两种型号运放特性并不相同，怎么能够用那个型号代替这个型号去仿真？仿真出来的结果必定不能反映真实情况。

3楼-- · 2019-07-16 13:36

输入信号超出了OPA2228运放允许的共模范围。详情见OPA2228的datasheet。

4楼-- · 2019-07-16 15:53

精彩回答 2 元偷偷看……

5楼-- · 2019-07-16 20:16

感谢各位，最简单的还是使用双电源解决。因为后面放大的信号，都是要以0为最小电压，放大后的部分还要经过数字电位器还调节大小后，还要放大。

6楼-- · 2019-07-16 23:04

感谢楼主分享，感谢各位大佬，非常感谢
