请问2576扩流电路MOS管发热的原因

2019-07-16 09:02发布

站内问答 / 电路设计
8132 19 1196

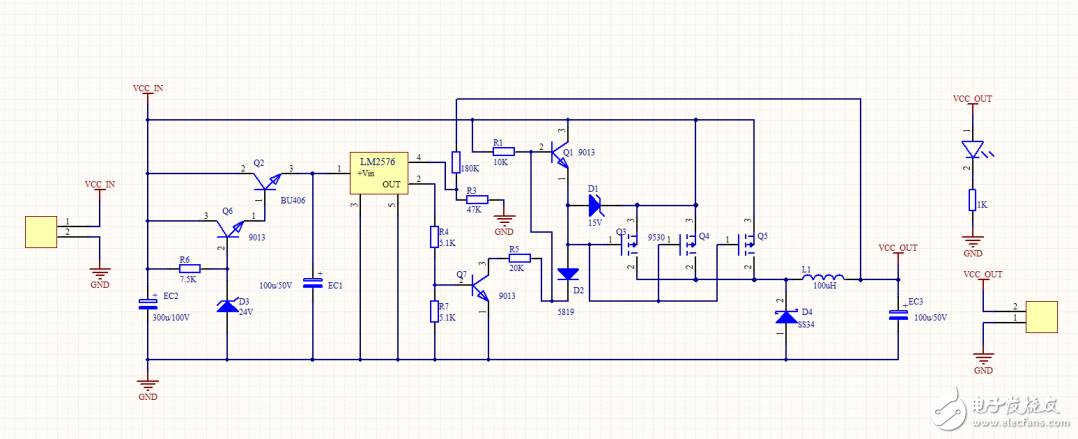

最近在尝试做个2576扩流的电路，要求能扩流到4A  在网上找了下电路图，然后做了个实验板，现在的情况是输入24V 输出5V 1.5A 三个MOS管不到20s就烫手，是不是哪里搞错了 ？求大神给指点下~

第二个图片是没改之前栅极波形
第三个图片是改完电阻后栅极波形 还有一道尖峰不知道怎么回事
第四个图是改后的电路图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
joereil
1楼-- · 2019-07-16 09:17
 精彩回答 2  元偷偷看……
joereil
2楼-- · 2019-07-16 11:13
多MOS并联，最好加均流控制电路；
保证留个每个MOS管的电流差不多；
c1441424
3楼-- · 2019-07-16 12:46
开关损耗很大吧，用示波器测下G极玻形不就知道了
想再看钻石冰尘
4楼-- · 2019-07-16 16:47
这个频率应该是没问题的 开启时间 15ns 关断时间45ns 导通阻抗 0.3欧 另外是直插的封装，不过示波器测得G极频率才12K+ ，2576应该是50多k吧！然后就是有滋滋的响声，
想再看钻石冰尘
5楼-- · 2019-07-16 22:07
这个不用做均流吧  MOS管里面有内阻
想再看钻石冰尘
6楼-- · 2019-07-16 23:54
 精彩回答 2  元偷偷看……
