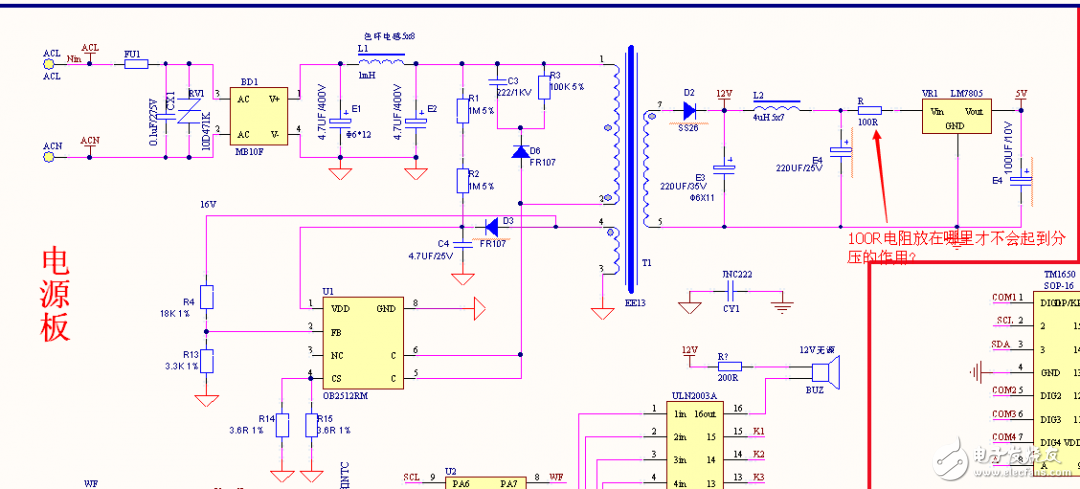

求解图中电路的100R放在哪里起到限流的作用？

2019-07-16 09:04发布

3944 12

各位大侠，图中12V是给三个12V的继电器供电，78M05（TO-220封装）。78M05的输入电压一般为多少为宜？另外图中的100R放在哪里起到限流的作用而不是起到降压的作用？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

12条回答

1楼-- · 2019-07-16 15:00

这个100R的电阻应该就是为了降低7805的功率的吧，等待高手解答

2楼-- · 2019-07-16 20:52

电阻并联分流，串联进去只会降压吧

3楼-- · 2019-07-16 22:46

想的是降低7805的发热，结果反而增大了输入的电压波动范围，总发热量还一样，效率低下。

4楼-- · 2019-07-17 00:27

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 00:32

楼主加电阻的目的是减少7805的发热量，如果将电阻换成二极管降低输入电压

6楼-- · 2019-07-17 06:12

为什么呢？加在这里起到分压的作用？
