关于PMOS管开关电路的疑问

2019-07-16 09:04发布

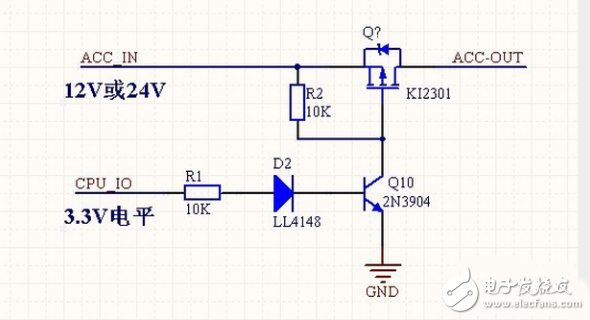

如图,图1,CPU_IO高电平时,三极管和MOS管导通,ACC_OUT=ACC_IN  ,CPU_IO低电平时,ACC_OUT无输出。这个电路这么分析没错吧?
图2的话,我想问下这样接有没有问题
当VIN给个5V电压的时候,三极管导通,请问PMOS管此时会导通吗?VOUT会输出5V吗?

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
lifei639156
1楼-- · 2019-07-16 10:33
D和S换了一个方向,分析是一样的,会导通,只不过不能关断。
最强海贼王
2楼-- · 2019-07-16 11:39
 精彩回答 2  元偷偷看……
lifei639156
3楼-- · 2019-07-16 14:39
换来一个方向后,由于存在里面的那个二极管,电压通过此二极管到S端,后面就一样的分析了,VGS满足门限电压即可把MOS管打开。
最强海贼王
4楼-- · 2019-07-16 17:10
@lifei639156 多谢。接入电源后,VIN=5V,三极管导通,MOS管S极电位为零,可是G极电位怎么看,因为G极就是输出,这样VGS算满足条件吗?
lifei639156
5楼-- · 2019-07-16 21:09
你的图纸,应该是D是输入,S输出,G控制吧。上电后,G=0,D输入5V后,由于里面二极管的缘故,S输出等于VD-VF(二极管压降),之后,VGS满足了门限电压,所以打开了,5V就有输出了。
最强海贼王
6楼-- · 2019-07-17 00:02
感谢解答,只是这样子接有什么好处呢?
为什么不用图一那种正常的接法呢?
