多路运放地参考浮动，将输出连接到采集卡后，每一路的地线居然到处跑求大神指导！

2019-07-16 09:04发布

站内问答 / 电路设计
7928 4 1630
最近在做一个多路运放，一共8 路，电路都是一样的。
电路图如下，但是将输出连接到采集卡后，每一路的地线居然到处跑，影响测量精度，想问下是我的电路的问题导致的还是连接线的问题？

AD采样图 AD采样图

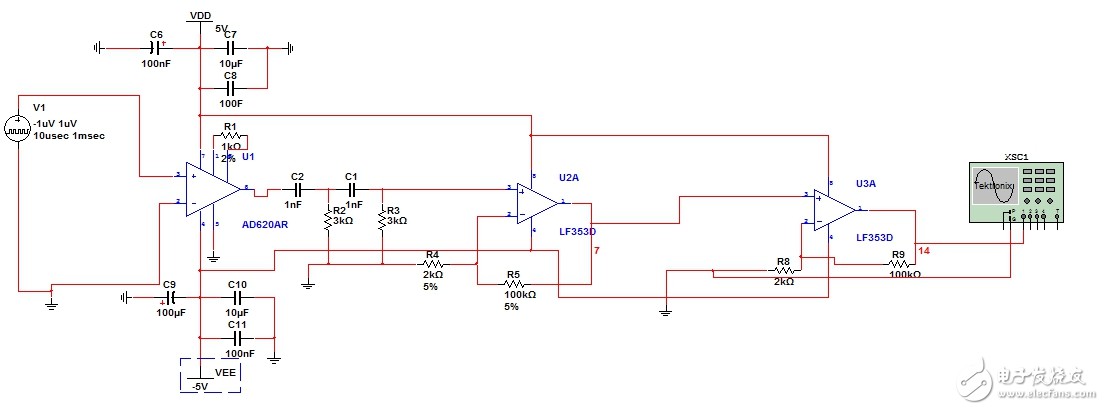

电路图 电路图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
ctsh_cobra
1楼-- · 2019-07-16 11:31
 精彩回答 2  元偷偷看……
hrtuoyu
2楼-- · 2019-07-16 17:27
下面为什么要接到VEE啊
PCB52792448
3楼-- · 2019-07-16 22:50
你的比较器的输出已经是正负5伏的方波的，后面的两次放大已经超过供电电压的范围了
xiaxingxing
4楼-- · 2019-07-17 01:41
你的意思是U3A后面的输出信号输入数据采集卡？
“但是将输出连接到采集卡后，每一路的地线居然到处跑” 这句话没看懂。
针对你的电路，我有以下疑问，
1.你的数入信号的频率是1KHz，但是你后面的二阶高通滤波器的截止频率为5.3x10的4次方。。。
2.你的数入信号才1uV,三级放大后，1x10的6次方*50*51*51=130mV...
3.U1后面的那个C2电容算U1的容性负载吗？这样接的话。。。
