接上晶振，线路起振，工作电流是会发生变化，逻辑上属于正常情况，如果你的R119 的阻值是100R没错的，从3.3V变成2.3V，电压变化2V意味着增加了20mA的工作电流，一般来说，晶振起振后和不起振工作电流差异是不应该有这么大。
所以有必要检查，R119阻值是不是正常。或者，振荡器输出负载是不是有过载。

不接晶振是非正常工作状态，加入晶振才是正常工作状态。加入晶振与否，各引脚的工作点变化是很正常的；不同的芯片，状态不同也是正常的，主要是看有没有起振，是否符合芯片说明书说明的参数

仔细核对芯片资源与原理图 PCB管脚位置等封装是否对， 是否有错位、短路、反装等问题？

感谢回复！ 电路图和PCB封装没有问题的。您的意思是板子坏了？摘下晶振后盖是3.3V的依然是3.3V。。

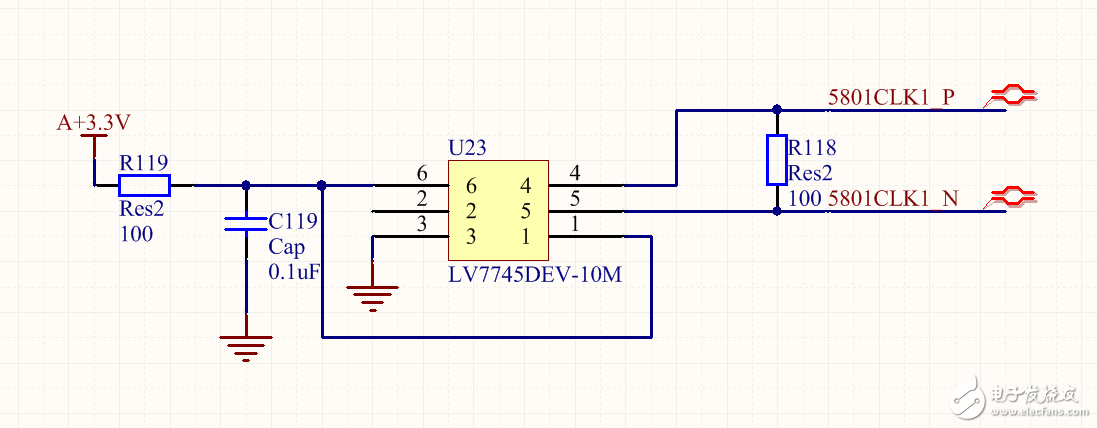

采用的芯片是AFE5801 但是外接差分晶振在进入芯片前，我有在P端和N端分别加0.1uF的电容。有可能存在着晶振和芯片不适配的问题？？采用晶振为SIT9102AI-241-33E 10MHz的差分输出晶振，形式是LVDS。
