老哥看看这个LM358同相运放对嘛？

2019-07-16 09:07发布

3074 8

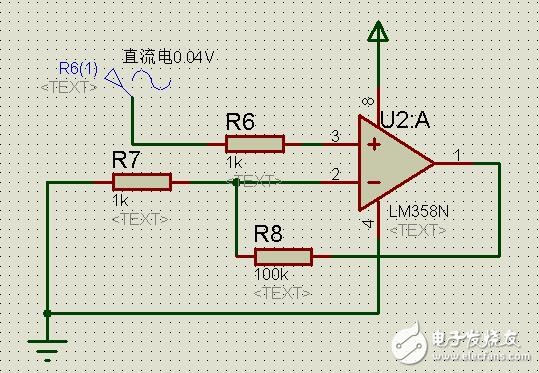

我是按照电路书上设计的，用Multisim仿真了可以，但是自己焊板子时发现不行，输出端电压大小和输入端电压老是一样大。是不是电阻的阻值选的太大了？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-16 14:31

精彩回答 2 元偷偷看……

2楼-- · 2019-07-16 16:18

你Multisim上仿的和实际用的不是一个阻值？

3楼-- · 2019-07-16 17:14

你可能焊错了，掉了一个电阻，导致成了电压跟随器了

4楼-- · 2019-07-16 21:43

输入电压0.04v，放大100倍后理论是4v，感觉输入太小了，如果怀疑电路焊接问题可以换个大点输入看看输出是否符合比例（输出不能超过lm358的vcc）

5楼-- · 2019-07-16 22:04

是不是R7和R8焊错了？

6楼-- · 2019-07-17 01:59

精彩回答 2 元偷偷看……
