同步整流buck电路的分析

2019-07-16 09:08发布

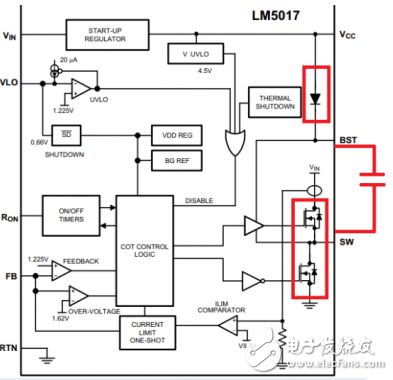

如图片所示,图为常用BUCK芯片的内部框图,
有一下三个问题请教大家:1、BST与SW之间的自举电容一般选择0.1uF,这个值是经验值还是怎么得来的呢?
2、给自举电容充电的方式是通过VCC经二极管给其充电,电容充电的时候瞬间电流不是很大吗,会不会烧坏这个二极管呢,需不需要在这个自举电容上串联限流电阻,串联多大的电阻呢?
3、上管和下管如果外置的话是否可以选择同一型号的Nmos管,即参数一样,选择时需要注意什么呢?


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
jhhfhgj
1楼-- · 2019-07-16 09:56
这是自举电容,用来给驱动器供电的,,,
LANxs
2楼-- · 2019-07-16 13:14
 精彩回答 2  元偷偷看……
熊本熊
3楼-- · 2019-07-16 17:12
串在这个自举电容上啊,我看有的地方有串,有的又没有串,我个人理解,串联电阻后可以缓冲上管导通时的上升沿过冲,不知是否有这方面的作用
DH9527
4楼-- · 2019-07-16 19:05
Buck也需要自举驱动?
呜哇哇66
5楼-- · 2019-07-16 21:43
@DH9527 BUCK可是高边开关
DengQilong
6楼-- · 2019-07-17 00:08
自举电容的容量跟开关频率及驱动电流相关。
