等效串联电阻的问题

2019-07-16 09:12发布

站内问答 / 电路设计
7938 6 1518

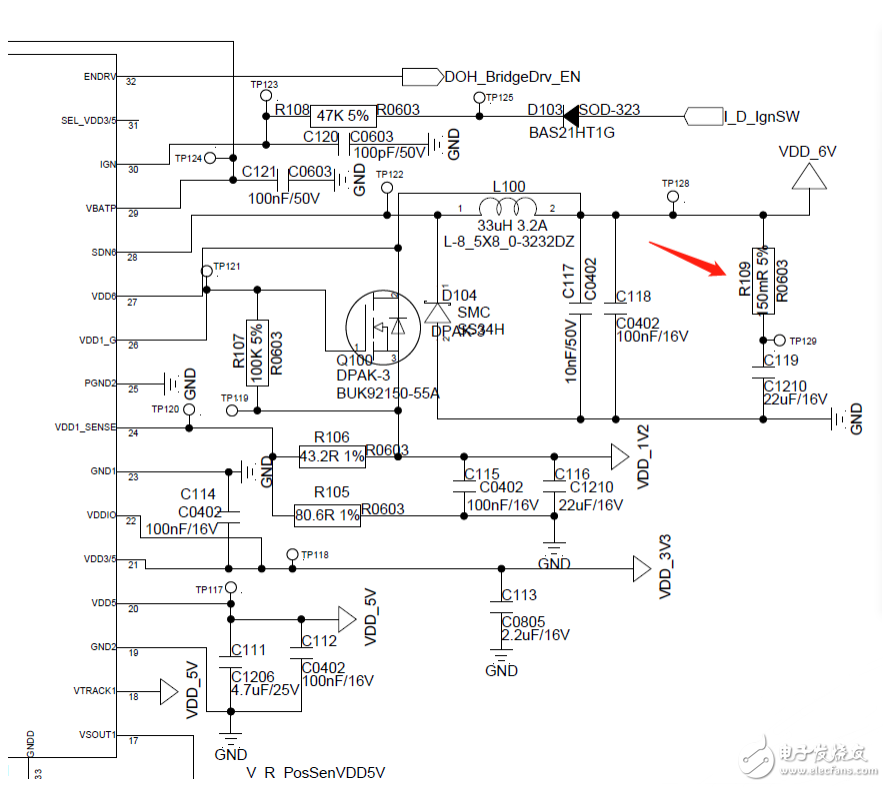

这个电阻是在BUCK电路输出端和一个大电容串联，规格书是这么解释的。看不懂什么意思。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
siyugege
1楼-- · 2019-07-16 13:17
Q100是控制下面的电路的，BUCK的MOS在芯片内部
laisvl
2楼-- · 2019-07-16 16:03
22u电容的ESR值+ PCB 的寄生电阻值 + R109 电阻值，要在 100 m ~ 300 mOhm 之间。
denxinan
3楼-- · 2019-07-16 21:10
 精彩回答 2  元偷偷看……
felixbury
4楼-- · 2019-07-16 22:06
学习一下
siyugege
5楼-- · 2019-07-17 01:39
@denxinan 谢谢。这个是BUCK的传递函数，零点是使分子为零的点。令分子为零，算出来的s=-1/(R+RC)C,转化为频率是f=1/(2pi*（R+RC）*C),f是剪切频率,RC越大，f左移，相位裕度越大，系统越稳定。系统稳定不震荡条件是使系统相位为180度时的频率大于穿越频率，穿越频率越小，留出来的裕度越大，越稳定。这样解释应该可以吧？
denxinan
6楼-- · 2019-07-17 05:20
还是应该用裕度的方式：
1. 首先要明确什么是环路增益
2. 当开端电源输出端L和LOW ESR CAP组合在一起时，形成了双极点
3. 双极点需要增加一个零点，这样在穿过0db点时，一个带宽大，另外由足够的相位裕度
4. 电容的ESR的太小， FZ=1/2pai RC, 导致FZ补偿的零点频率太高，导致还没有来得及补偿，增益线已经到了0db点了
