自锁电路点亮LED

2019-07-16 09:15发布

站内问答 / 电路设计
5767 7 905
下面两个电路图都是网上找的，稍微修改了一下。

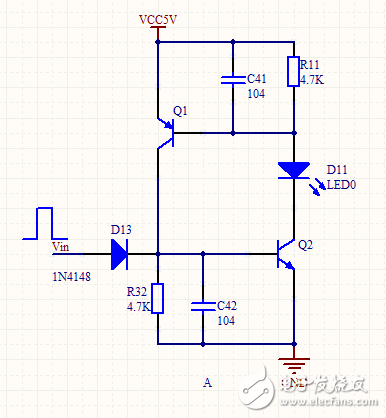

第一张图里面  给Vin施加一个电子脉冲，LED可否一直点亮呢？
第二张图的OP07改为LM393，不会仿真啊，但我不太会仿真，所以求大神分析下是否可行。 1.png 2.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
butterflydw
1楼-- · 2019-07-16 12:32
第一个图，LED好像可以一直亮；
但是LED回路，最好串个限流电阻，要不然会烧LED
huzp_bbs
2楼-- · 2019-07-16 14:33
 精彩回答 2  元偷偷看……
百灵千岛酱
3楼-- · 2019-07-16 19:26
@huzp_bbs 引脚有点多了，而且PCB面积不够
YYXIAO
4楼-- · 2019-07-16 20:27
NPN射极串个电阻几百欧。R12改大为数十K欧，可能在OP+in加个接地电容，以强制使－in优先上电。
百灵千岛酱
5楼-- · 2019-07-17 01:18
@YYXIAO NPN串电阻的话，怕自锁后由Q1提供的续流电流经过串接的限流电阻之后，不够有效的驱动Q2了，所以将限流电阻加到D13的前面，以限制正脉冲会不会更好些，请指教
李春明
6楼-- · 2019-07-17 04:41
用NE555搞吧，不过LED最好加限流电阻
