海德汉编码器信号调理电路如何分析

2019-07-16 09:19发布

6546 6

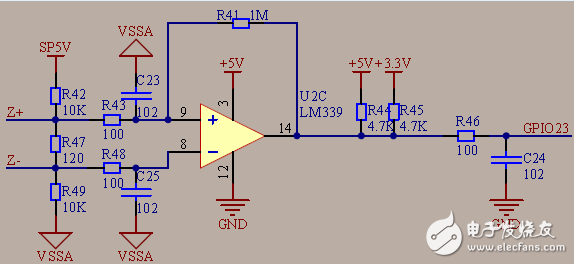

如图是海德汉编码器输出信号调理电路，Z+，Z-为差分信号，电路的作用是将三角波信号经过比较器调理成方波信号，但我不是太懂原理，希望大家能指教一下。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-16 11:31

忘记附图了

2楼-- · 2019-07-16 16:40

方波的面积和三角波相等，宽度是三角波的一半。

3楼-- · 2019-07-16 21:42

精彩回答 2 元偷偷看……

4楼-- · 2019-07-16 22:26

@飞雪9366 仿真电路倒是不难搭建，关键是Z+，Z-这两个差分信号怎么仿真？

5楼-- · 2019-07-17 04:18

如图是海德汉编码器信号的Z信号

6楼-- · 2019-07-17 05:44

这个是把差分信号转成单端
