分析LED灯控制电路的原理

2019-07-16 09:20发布

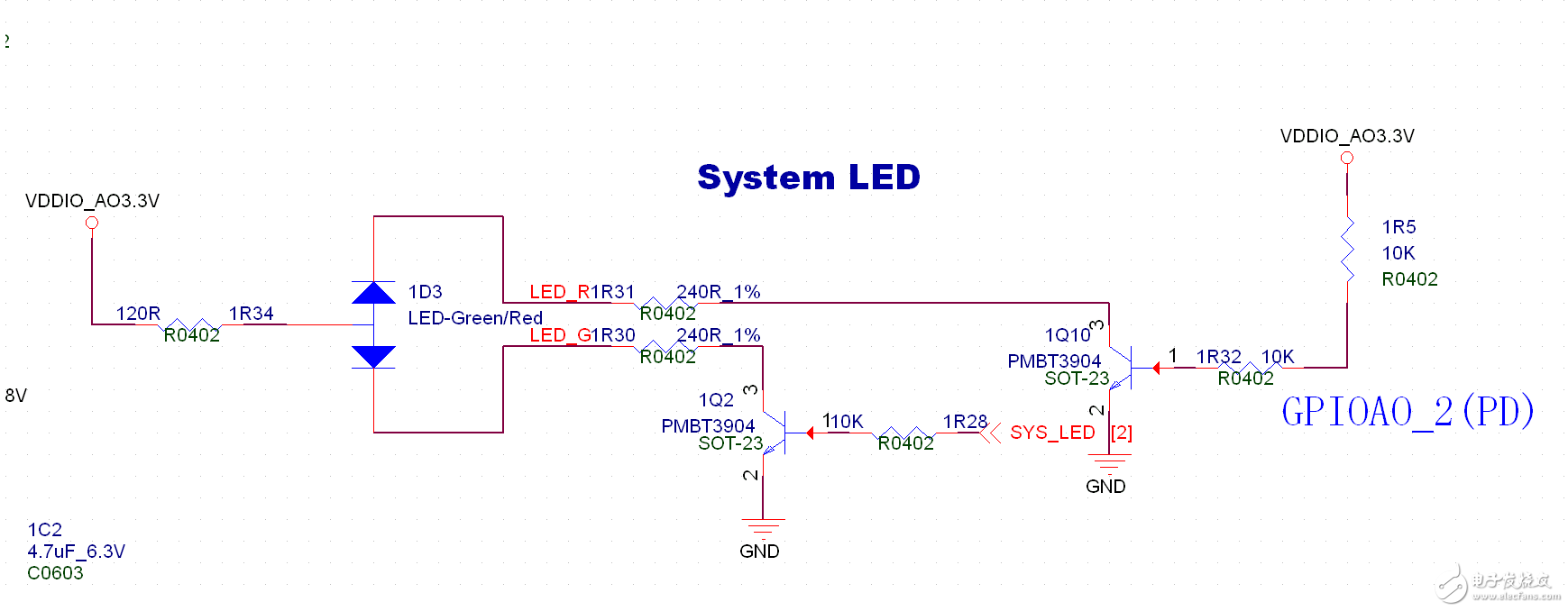

1.SYS_LED=1 时亮绿灯,SYS_LED=0 时亮红灯,
测得SYS_LED=1时候1Q2第一脚为0.707V,第三脚为0.106V,   1Q10第一脚为0.108,第三脚为1.98V
2.SYS_LED=0时   1Q2第一脚为0V,第三脚为2V,   1Q10第一脚为0.675,第三脚为0.105
请问这个电路亮灯的工作原理是什么?




友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
a2009428
1楼-- · 2019-07-16 14:36
你确定这个没有问题,觉得完全不对啊
梅利号
2楼-- · 2019-07-16 19:08
@a2009428 公版上的电路,实际可以工作,红灯比绿灯亮,我也觉得应该有问题。
wonick
3楼-- · 2019-07-16 23:46
如果电路确实能工作,LED灯实际点亮电流在4mA左右,两个二极管的积极电流为两倍关系,当1Q2导通时,1Q2需求的集电极电流完全吃掉了电源输出的全部电流,从而导致1Q10截止;当1Q2断开时,电流全部流经1Q10。我猜绿灯应该能比红灯亮一些,不知道对不对?
梅利号
4楼-- · 2019-07-17 04:30
 精彩回答 2  元偷偷看……
剑寒九州
5楼-- · 2019-07-17 10:07
一般导通电流是20mA时,红黄LED压降在2V左右,绿 {MOD}二极管在3.1V左右。考虑到你给出的具体电路,1Q2导通时,基极电流为0.26mA,参考3904数据手册,放大倍数在80左右,集电极电流应该在20.8mA左右,但受限于电源电压
lucas_songlea
6楼-- · 2019-07-17 14:35
红灯的正向电压是最低的其次是绿灯 蓝灯跟白灯按照楼主的原理图红灯应该是一直亮着的 大概算了一下那个控制红灯的三极管按照最小40倍放大系数应该是饱和导通的 估计楼主原理图有问题 两个灯标识反了
