PWM控制变压器的问题

2019-07-16 09:20发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-07-16 11:37

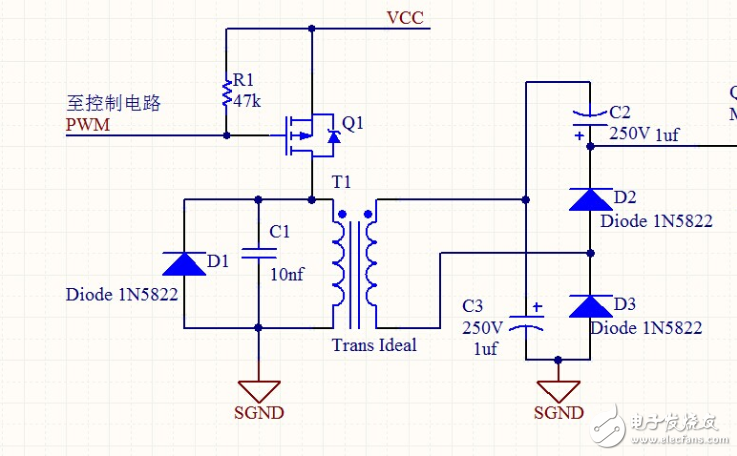

图中变压器的扎数比是1900:70的，若mos管导通，算上损耗，电压也应该可以升到100v啊。何况后面还有个被压整流电路，但我的实验过程中，改PWM的占空比，改pwm的时间都最多只能得到50V，这是为什么呢？

2楼-- · 2019-07-16 13:58

精彩回答 2 元偷偷看……

3楼-- · 2019-07-16 18:43

@testd27 对啊，我理论上计算出来的数据是可以到100V的，刚刚我试了下直接用变压器是可以达到的，但是加了倍压整流电路就只能到几十伏了

4楼-- · 2019-07-17 00:12

一般的话，如果你后面还有倍压整流，几百V没啥问题；升压，最好推挽驱动；

5楼-- · 2019-07-17 05:55

精彩回答 2 元偷偷看……

6楼-- · 2019-07-17 09:54

请教一下，照楼主的电路。当MOS关断时，副边两端的电压应该是多少？
