KCL方程求解

2019-07-16 09:23发布

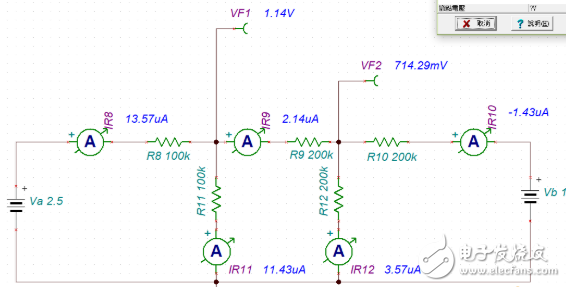

如图，要怎么列KCL方程才能求出这两点之间的电压。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

10条回答

1楼-- · 2019-07-16 10:05

学习一下

2楼-- · 2019-07-16 15:49

首先标出电流方向;
i_R8=i_R9+i_R11
i_R12=i_R9+i_R10
U8+U11=2.5
U10+U12=1
U11+U9+U12=0
U8=i8*R8
连立解方程组

3楼-- · 2019-07-16 17:40

精彩回答 2 元偷偷看……

4楼-- · 2019-07-16 18:32

电流方向由左向右:
KCL1 :> i_R8=i_R9+i_R11
5=5V1-V2
KCL2 :> i_R9=i_R10+i_R12
V1=3V2-1)

5=5(3V2-1)-V21
V2= 10/14 , V2=0.714286
V1=3*0.714286-1 = 1.14286

5楼-- · 2019-07-17 00:00

6楼-- · 2019-07-17 03:36

昨天才看过这道题
