复位电路的解析

2019-07-16 09:27发布

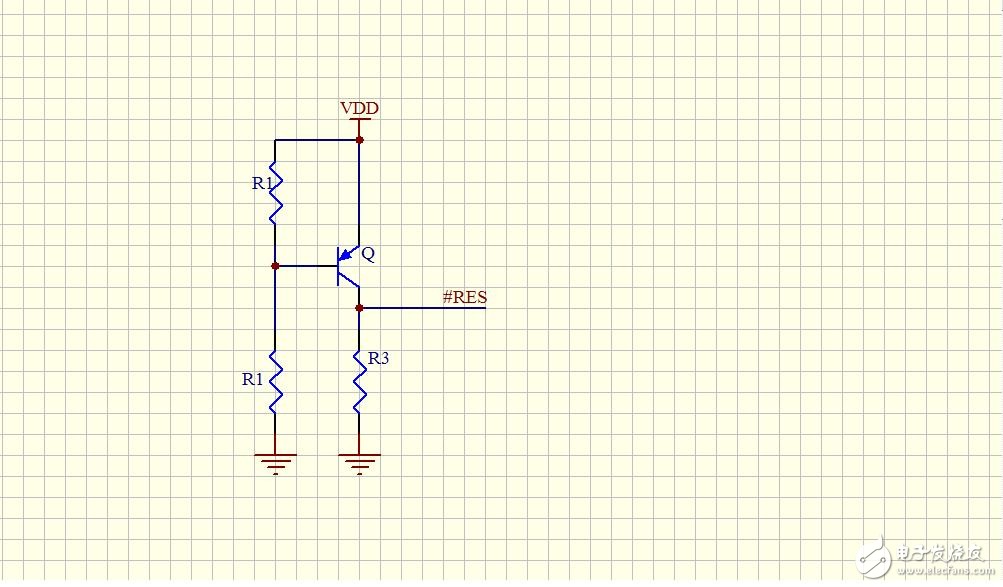

在网上搜到的一个复位电路,大佬们帮忙看一下
复位时低有效
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
天暗下来
1楼-- · 2019-07-16 13:59
网上的解释是这样的
当内建的低电压复位电路的电压与应用规格不同时,可选用外部三极管低电压复位电路
可提供低电压复位功能,并适用于强干扰环境。
低电压复位功能由R1 与R2 分压,或由稳压二极管电压决定。
当使用R1 与R2 分压时,其低电压复位点约为(R1+R2)/(2×R1),R3 电阻值需大于R2/30。
当使用稳压二极管时,其低电压复位点约为VZ+0.5V,R1 用于设定工作点VZ,R3 电阻值最好大于100kΩ。
三极管Q1 在PCB 板上的位置很重要,一般要求Q1 的集电极(C)和发射极(E)与MCU 的RES 和VDD 引脚的布线最短。
天暗下来
2楼-- · 2019-07-16 19:52
麻烦大家帮忙讲解下
LEON1985
3楼-- · 2019-07-16 21:48
可以这样,假定所有电阻阻值都为10k,
VDD在100ms内线性由0V升至5V,请根据上图画出#RES的波形。
看到#RES的波形应该能理解原理了
天暗下来
4楼-- · 2019-07-17 02:33
@LEON1985 谢谢赐教!
jjll652
5楼-- · 2019-07-17 04:51
 精彩回答 2  元偷偷看……
天暗下来
6楼-- · 2019-07-17 05:01
@jjll652 这个我知道,我也只是看到想了解一下原理
