去耦电容的选择规则

2019-07-16 09:29发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-16 10:05

你说的退耦电容选择属于电源完整性，建议你多参考一些SOC大厂的设计资料和一些专业书籍和文章。电源完整性和信号完整性特点是不一样的，每个板子对电源完整性的要求都是不一样的，但最终目的都是在关键频段内把PDN的阻抗压到目标阻抗一下。

2楼-- · 2019-07-16 13:51

平常看到了一些图，或者资料上边都是用的100nF的退耦电容，所以感觉还是觉得怪怪的

3楼-- · 2019-07-16 14:18

精彩回答 2 元偷偷看……

4楼-- · 2019-07-16 16:37

原则上没有问题，实际请参考芯片datasheet，这个比较靠谱.

5楼-- · 2019-07-16 17:09

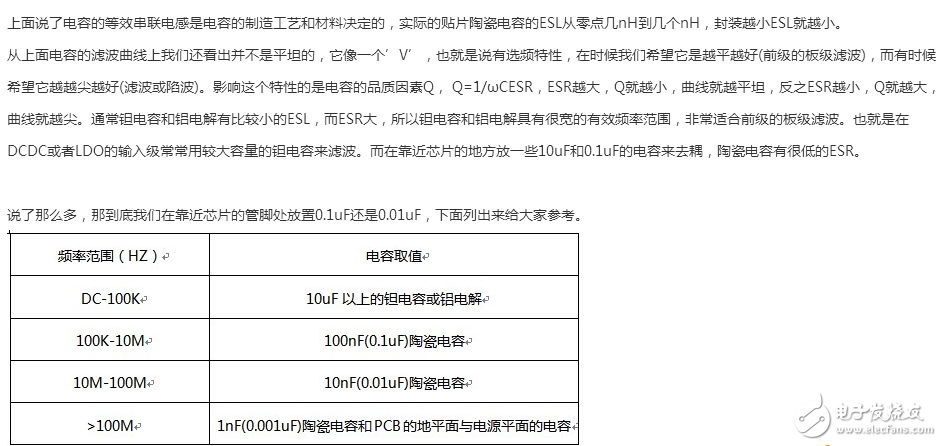

原则是这样，所以不能都用0.1uf，需要根据电路工作频率选择电容

6楼-- · 2019-07-16 19:48

10uF钽电容+0.1/0.01uF瓷片电容经典组合
