请问RTC的晶振两端为什么要加电阻

2019-07-16 09:30发布

站内问答 / 电路设计

7615 10

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

10条回答

向日葵的花季

1楼-- · 2019-07-16 14:03

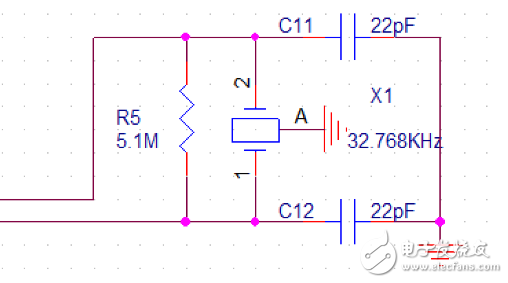

如上图，为什么要加R5？是晶振的要求还是RTC电路的要求？

2楼-- · 2019-07-16 14:16

精彩回答 2 元偷偷看……

3楼-- · 2019-07-16 14:29

像这种下面的电阻才是调节驱动能力用的

4楼-- · 2019-07-16 17:04

这是反馈电阻，提供反馈环路的，配合内部的反向器工作，使之工作在正反馈状态。途中RX作用是调节驱动能力，同时配合负载电容进行滤波，把基频之外的高次谐波衰减掉，有的电路还要加一个与晶振串联的电阻位置，用来测试内部反相器的负阻，也就是负载能力。

5楼-- · 2019-07-16 17:32

增加驱动能力

6楼-- · 2019-07-16 23:12

精彩回答 2 元偷偷看……
