用一个双 {MOD}3脚的LED，实现马达正/反转功能

2019-07-16 09:35发布

站内问答 / 电路设计
17765 4 1658
用一个双 {MOD}3脚的LED灯,电路功能是,拨动开关打到左/右马达就正/反转,绿灯就亮,打到中间马达无工作灯无亮,当马达保护后正/反转无工作红灯亮.当马达恢复后开关打到左/右马达就正/反转,绿灯又亮.请问电路图如何实现....
开关 开关

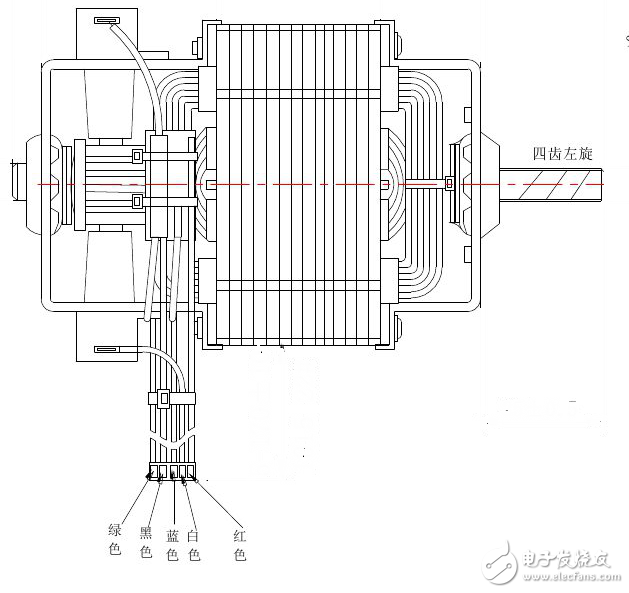

马达线路图 马达线路图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
zhouxk
1楼-- · 2019-07-16 09:58
 精彩回答 2  元偷偷看……
李春明
2楼-- · 2019-07-16 10:55
单刀双掷开关不就可以搞定
攜手今世
3楼-- · 2019-07-16 12:44
马达图纸和双 {MOD}灯
晓晓江南
4楼-- · 2019-07-16 13:37
心疼楼主三秒，3，2，1
