24V继电器三极管驱动的问题

2019-07-16 09:40发布

站内问答 / 电路设计
7057 16 1138

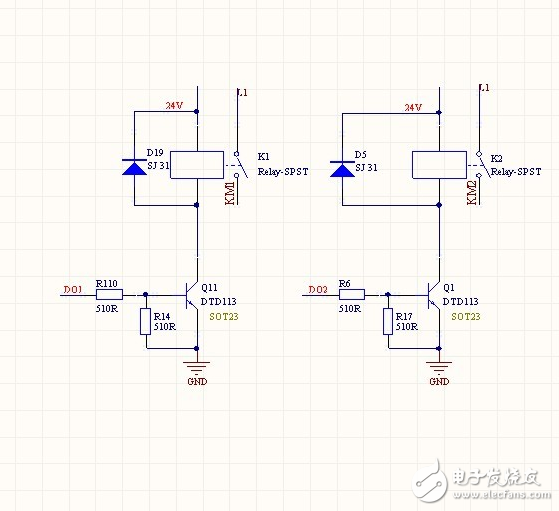

如图，我改成这样会不会有问题呢？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
16条回答
fansz
1楼-- · 2019-07-16 11:43
 精彩回答 2  元偷偷看……
万航渡路
2楼-- · 2019-07-16 11:44
那个DTD113是内置电阻的三极管，有人称为数字三极管，本来设计的时候，可以不考虑外置电阻的，但是空间还有，我就预留了位置，今天搭了个电路，DO1本来高电平的时候应该是3,3V的，我的DO1是直接到STM32 CPU的PB口的，也没有加上拉电阻，不知道这样的电路，实际工作时，寿命和可靠性怎么样？，只驱动两个24V继电器，我就不想用ULN2003了。
万航渡路
3楼-- · 2019-07-16 15:57
搭了个电路，电阻都没加，电源为24.06 V    DO给电压3.3V时，继电器吸合，测量线圈两端电压为23.85.
goodmbby
4楼-- · 2019-07-16 19:09
应该没有什么问题，不过你的R14和R17可能阻值太小了点，一般都是10K左右吧。
万航渡路
5楼-- · 2019-07-17 00:58
@goodmbby 可能吧我没管阻值了，预留了个位置，到时不焊接
HCPcry
6楼-- · 2019-07-17 04:29
