三极管的一个问题求解答

2019-07-16 09:41发布

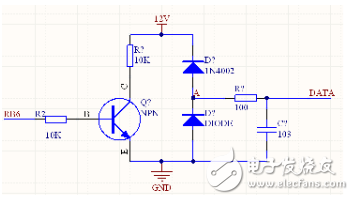

如图:这个原理图有效吗?当RB6口为0时,DATA端是什么电平信号?当RB6为1时,DATA端又是什么信号?
我怎么感觉这个原理图是错误的,A端口应该是连接到三极管C级,起反向作用,两个二极管是限制电压的,把输出电压限制在-0.7和12.7V之间,我这个理解对吗?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
testd27
1楼-- · 2019-07-16 09:48
A点在C处,应该是模拟电流信号输出
testd27
2楼-- · 2019-07-16 14:34
 精彩回答 2  元偷偷看……
飞雪9366
3楼-- · 2019-07-16 16:03
A当然接集极了
ldliu
4楼-- · 2019-07-16 18:07
那看来我的理解是对的了,谢谢大家
李春明
5楼-- · 2019-07-16 19:26
楼主的理解是对的,接在A处无意义
JQ_Lin
6楼-- · 2019-07-16 19:52
哪里淘来的电路?!
1. 是原绘图者断开A-C吗?输出(DATA)不受输入(RB6)的控制,有故意懵人之嫌。
2. A-C 连通是对的,RB6 高电平,输出 DATA 低电平;RB6 低电平,DATA 输出 12V 高电平。
3.  在这里,三极管的集电极不可能存在负电平和高于12V的正电平,所以,两个二极管完全是多余的,画蛇添足的。或者自己不懂学着别人画,或者故意懵人。
