请问该电路的三极管能实现CE脚导通吗？

2019-07-16 09:46发布

站内问答 / 电路设计
2062 4 1432

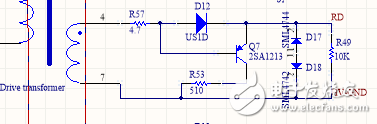

当该次级电压是上负下正时，这个三极管的CE脚有电流流过吗？我现在的理解是只有EB脚的二极管导通了，感觉CE不能有电流流过，即CE不通。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
李春明
1楼-- · 2019-07-16 13:45
就按楼主的理解E点电位是低于B点电位的 三极管能导通吗
xmar33
2楼-- · 2019-07-16 14:11
三极管c、e反接，还是三极管，只不过放大倍数hfe很小，新的“c、e”之间的耐压很低但饱和压降更低。无疑，这个三极管的CE脚有电流流过。
我是来学习123
3楼-- · 2019-07-16 16:45
三极管导通是需要压降的，你这PNP三极管的B极电压高于E极，三极管截止不导通。
思考明天
4楼-- · 2019-07-16 19:34
没有人继续回答了吗？那我就结帖了。
