关于CH340G的疑问

2019-07-16 09:46发布

、

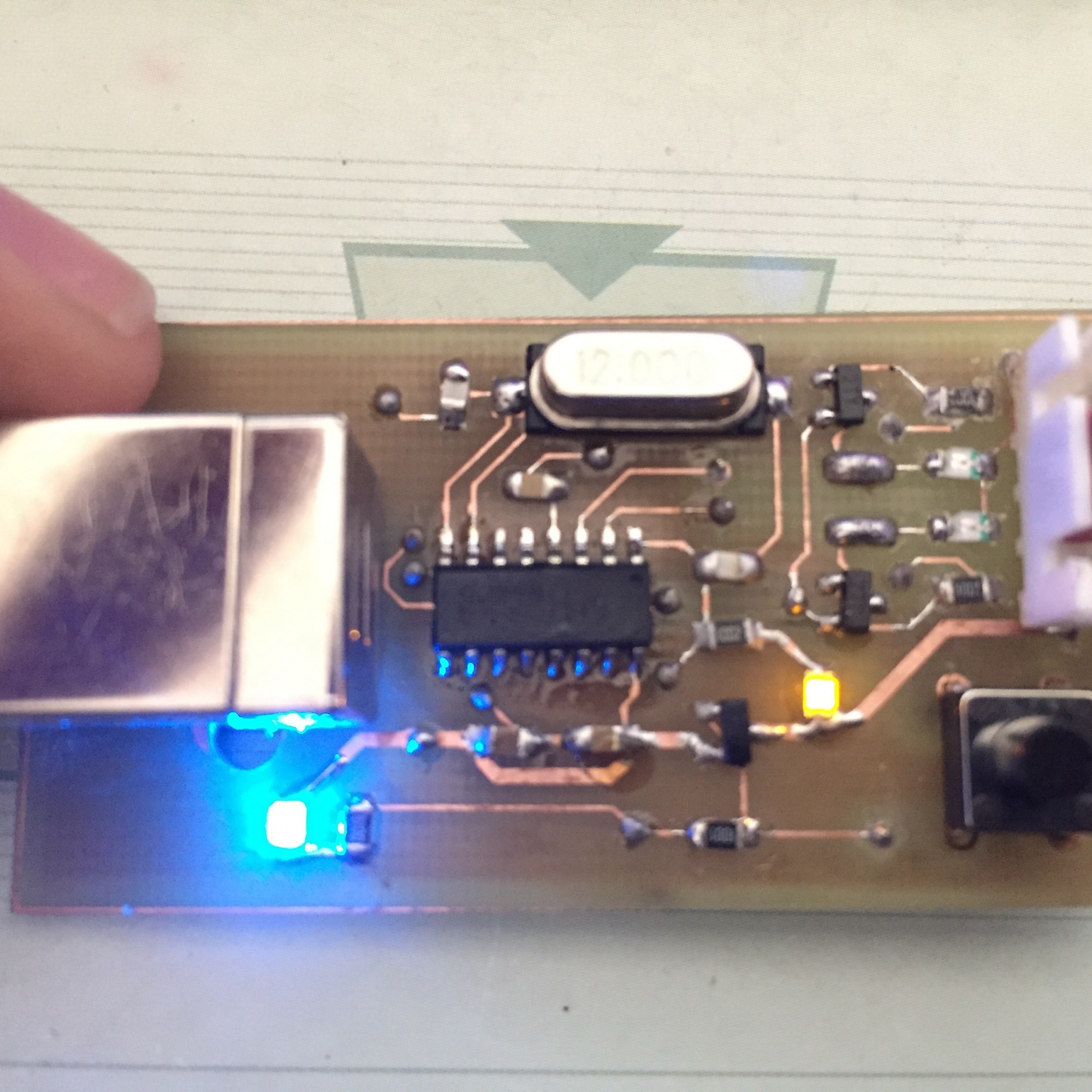

电路如上图，按CH340G的说明，T、R闲置时输出高电平，有数据流时输出低电平，那么这个低电平是0V吗？计算得出如大红圈所示（T、R线路LED指示灯电路一样），在T/R为低电平时，基级电流（5-0.7）/10 = 430uA，按100倍计算集电级电流应该是 43mA 才对，470欧是限流电阻（5-0.7）/0.47 = 9.1mA , LED应该很亮才对，为什么在电路中却很暗，必须木把470欧电阻去除才会正常亮度，不加这个470欧的电阻，难道不会烧LED吗？还有在去除470欧限流电阻后，基级电阻换成10K、1K阻值，居然LED亮度一样，这是为什么？
本人菜鸟，请求老师们解答，谢谢！
