4位二进制乘法器电路

2019-07-16 09:51发布

3079 3

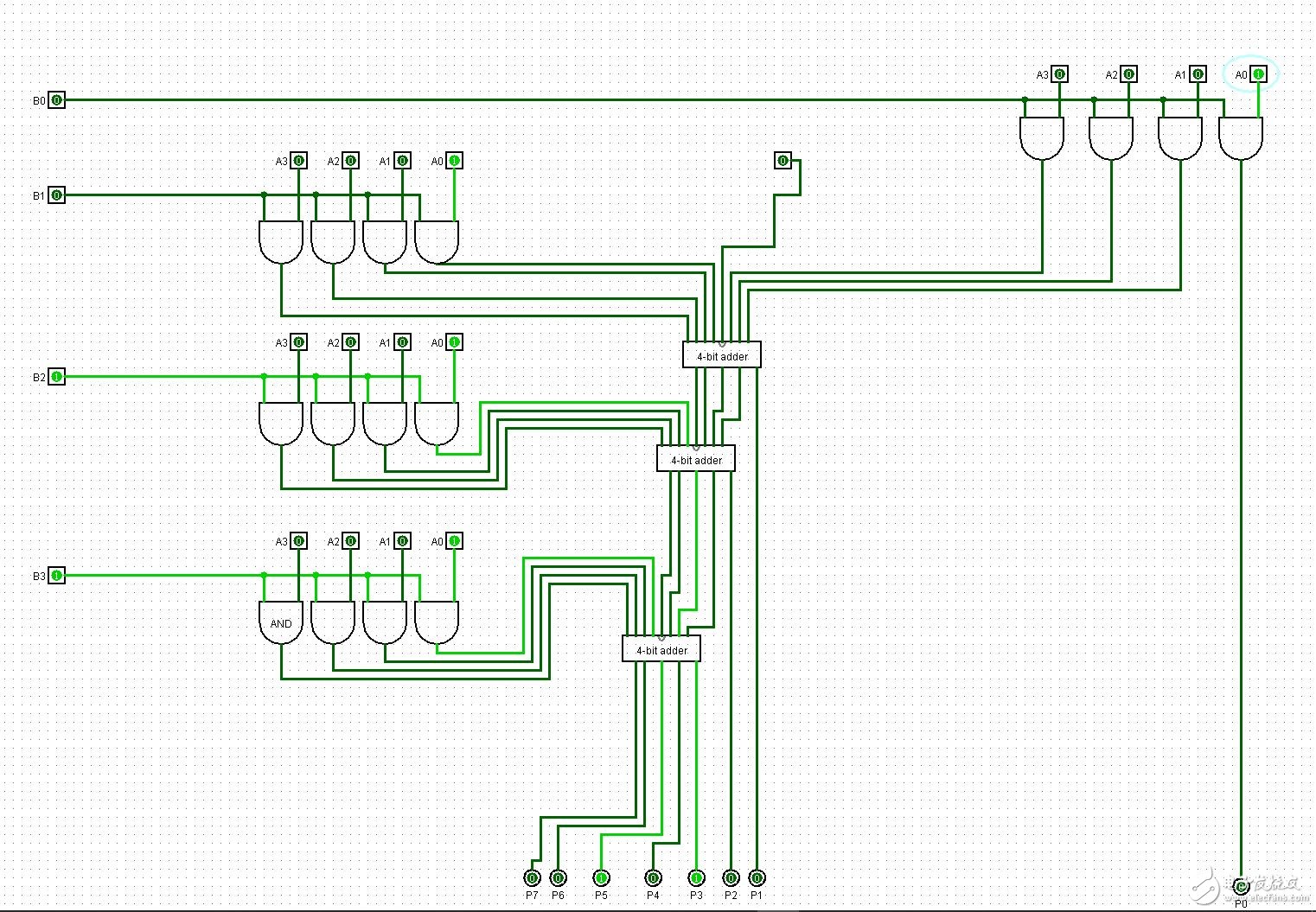

我做了个四位的二进制乘法器电路，但是出来的是这样。B3B2B1B0 (1100) x A3A2A1A0 (0001) = P7P6P5P4P3P2P1P0 (00101000) 而不是1100。请问我是哪出错了呢？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 13:03

可能是你的4位加法器输入顺序搞乱了的原因，第二张图你给的是A3 B3 A2 B2 A1 B1 A0 B0，但是你的第一张图主电路里面是A3 A2 A1 A0 B3 B2 B1 B0

2楼-- · 2019-07-16 17:32

仿真的时候可以看下每个角输出的值，看具体哪个地方输出的值有偏差，这样也方便你纠错

3楼-- · 2019-07-16 20:21

精彩回答 2 元偷偷看……
