555芯片仿真出错，闭合开关时正常，但是一关断开关就报仿真错误

2019-07-16 09:53发布

站内问答 / 电路设计
4459 4 1100
闭合开关的时候正常，如下图

还请各位大神帮忙，不胜感激。本电路也是从网上找的demo，是运用555芯片做的延时电路。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
JQ_Lin
1楼-- · 2019-07-16 13:59
开关到Q2基极之间缺少一个电阻！！
实际操作中，开关闭合把基极直接短路到地，12V全部加到Q2的发射结，必烧无疑！！
最佳答案
JQ_Lin
2楼-- · 2019-07-16 17:11
无图无真相！
笑天123
3楼-- · 2019-07-16 18:33

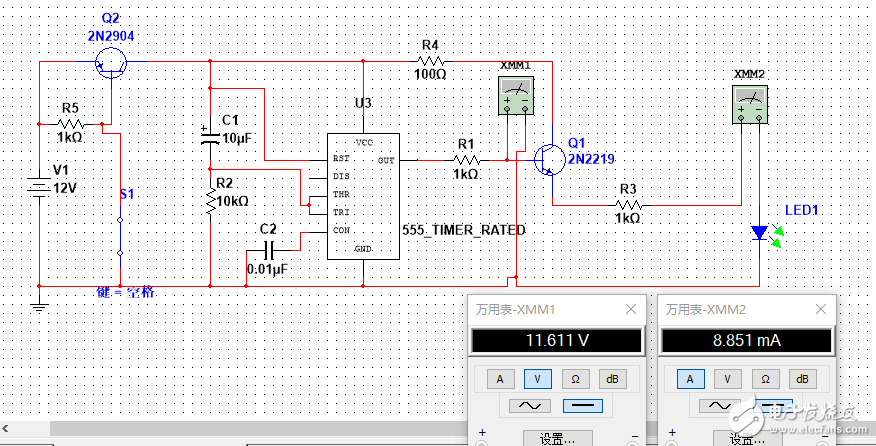

仿真原理图
