驱动单线圈闭锁继电器阵列,最经济的方法是什么?

2019-07-16 09:58发布

用单线圈闭锁继电器替换多个2线圈闭锁继电器,以节省电路板空间。

常见解决方案:

一系列h桥PCB板上没有足够的空间。

对于由两个低侧开关驱动的每个继电器,下图所示的方法:继电器线圈电压接近Vcc(3V),其产生低R值并且总电流消耗高于PS可提供的电流。

电容器充电和放电驱动:此方法需要大型电容器,这些电容器在物理上太大而无法装入外壳(这违背了使用单线圈继电器的目的)。

一组模拟开关(每个线圈一个作为开/关开关,两个用于翻转Vcc和Gnd和反向波形):这可能有效,但是低导通电阻的模拟开关与低侧mosfet或bjt开关相比是昂贵的。


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
好名字
1楼-- · 2019-07-16 12:20
一种方法是使用N + 1个半H桥来控制N个继电器。其中一个连接到所有继电器共用的一根电线,其他连接器分别连接到一个继电器。
对此的变化是将继电器布置成矩阵,每行或每列具有半H驱动器(N + 1-半桥解决方案仅为1xN矩阵)。这种方法的一个警告是,其他继电器 - 尤其是与驱动继电器位于同一行或列中的继电器可能会接收到大部分驱动电压。在NxN矩阵中,电压分数将是(N-1)/(2N-1),对于2x2矩阵将是1/3,对于3x3矩阵将是2/5,并且当矩阵得到时将接近50%大。对于非方矩阵,情况会更糟。
小组店小二
2楼-- · 2019-07-16 18:11
前段时间有人问过一个关于神秘电路的问题,来使用一条IO线进行单线圈闭锁继电器。如图:

100Ω电阻是继电器线圈。请注意,需要调整电容器的大小(图像中为220 uF)以正确驱动继电器线圈,并且应该使用相当的继电器测试电路,以防所需的线圈电流随着继电器老化而增加。

杀狼000
3楼-- · 2019-07-16 19:21

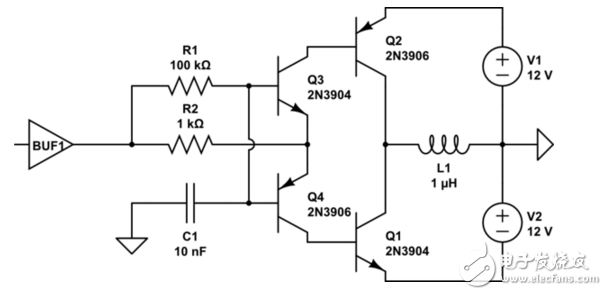

下图显示了如何从一个逻辑引脚驱动单线圈自锁继电器,前提是继电器有对称电源。
根据逻辑电压,逻辑输出的可用电流,继电器线圈电压和脉冲所需的持续时间,电路可以根据情况选择电阻器和电容器的适当值。R1和C1确定脉冲持续时间,而R2确定Q1或Q2的基极驱动电流。
继电器电压和逻辑电压可以单独选择,所示线圈的12V只是一个例子。此外,逻辑和继电器的地电位可能在一定程度上不同。
晶体管将相对缓慢地关断,因此很可能不需要用于线圈的续流二极管。用实际继电器检查电路,以确定产生的脉冲形状。

王萍
4楼-- · 2019-07-16 22:24
如果在开关闭合时可以设置该电阻器增加,则可以消除过电流。或者,如果电阻器最初是高电阻,则相反电阻器可以减小。

李春明
5楼-- · 2019-07-17 00:22
 精彩回答 2  元偷偷看……
